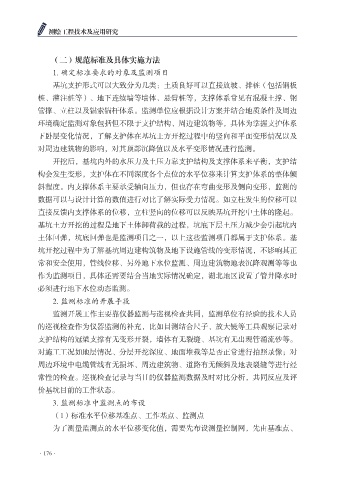

测绘工程技术及应用研究

（二）规范标准及具体实施方法
1. 确定标准要求的对象及监测项目
基坑支护形式可以大致分为几类：土质良好可以直接放坡、排桩（包括钢板

桩、灌注桩等）、地下连续墙等墙体、悬臂桩等，支撑体系常见有混凝土撑、钢
管撑、立柱以及锚索锚杆体系。监测单位应根据设计方案并结合地质条件及周边
环境确定监测对象包括但不限于支护结构、周边建筑物等，具体为掌握支护体系
下卧层变化情况，了解支护体在基坑土方开挖过程中的竖向和平面变形情况以及

对周边建筑物的影响，对其顶部沉降值以及水平变形情况进行监测。
开挖后，基坑内外的水压力及土压力靠支护结构及支撑体系来平衡，支护结
构会发生变形，支护体在不同深度各个点位的水平位移来计算支护体系的整体倾
斜程度。内支撑体系主要承受轴向压力，但也存在弯曲变形及侧向变形，监测的

数据可以与设计计算的数值进行对比了解实际受力情况。如立柱发生的位移可以
直接反馈内支撑体系的位移，立柱竖向的位移可以反映基坑开挖中土体的隆起。
基坑土方开挖的过程是地下土体卸荷载的过程，坑底下层土压力减少会引起坑内
土体回弹，坑底回弹也是监测项目之一，以上这些监测项目都属于支护体系。基

坑开挖过程中为了解基坑周边建构筑物及地下设施管线的变形情况，不影响其正
常和安全使用，管线位移、另外地下水位监测、周边建筑物地表沉降观测等等也
作为监测项目，具体还需要结合当地实际情况确定，湖北地区设置了管井降水时
必须进行地下水位动态监测。

2. 监测标准的开展手段
监测开展工作主要靠仪器监测与巡视检查共同，监测单位有经验的技术人员
的巡视检查作为仪器监测的补充，比如目测结合尺子、放大镜等工具观察记录对
支护结构的冠梁支撑有无变形开裂，墙体有无裂缝、基坑有无出现管涌流砂等。

对施工工况如地层情况、分层开挖深度、地面堆载等是否正常进行拍照录像；对
周边环境中电缆管线有无损坏、周边建筑物、道路有无倾斜及地表裂缝等进行经
常性的检查。巡视检查记录与当日的仪器监测数据及时对比分析，共同反应及评
价基坑目前的工作状态。

3. 监测标准中监测点的布设
（1）标准水平位移基准点、工作基点、监测点
为了测量监测点的水平位移变化值，需要先布设测量控制网，先由基准点、

·176·
