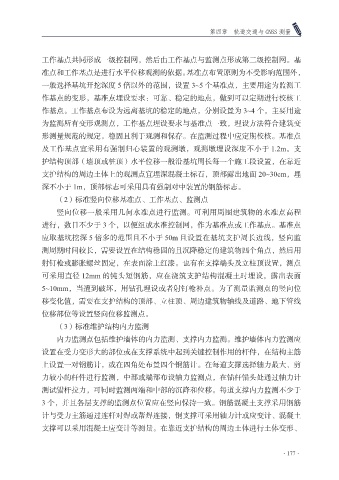

第四章 轨道交通与 GNSS 测量
工作基点共同形成一级控制网,然后由工作基点与监测点形成第二级控制网。基
准点和工作基点是进行水平位移观测的依据。基准点布置原则为不受影响范围外,
一般选择基坑开挖深度 5 倍以外的范围,设置 3~5 个基准点,主要用途为监测工
作基点的变形,基准点埋设要求:可靠、稳定的地点,做到可以定期进行校核工
作基点。工作基点布设为远离基坑的稳定的地点,分别设置为 3~4 个,主要用途
为监测所有变形观测点,工作基点埋设要求与基准点一致,埋设方法符合建筑变
形测量规范的规定。稳固且利于观测和保存。在监测过程中应定期校核。基准点
及工作基点宜采用有强制归心装置的观测墩,观测墩埋设深度不小于 1.2m。支
护结构顶部(墙顶或桩顶)水平位移一般沿基坑周长每一个施工段设置,在靠近
支护结构的周边土体上的观测点宜埋深混凝土标石,顶部露出地面 20~30cm,埋
深不小于 1m,顶部标志可采用具有强制对中装置的钢筋标志。
(2)标准竖向位移基准点、工作基点、监测点
竖向位移一般采用几何水准点进行监测。可利用周围建筑物的水准点高程
进行,数目不少于 3 个,以便组成水准控制网,作为基准点或工作基点。基准点
应取基坑挖深 5 倍多的范围且不小于 50m 且设置在基坑支护周长边线,竖向监
测周期时间较长,需要设置在结构稳固的且沉降稳定的建筑物四个角点,然后用
射钉枪或膨胀螺丝固定,在表面涂上红漆。也有在支撑端头及立柱顶设置,测点
可采用直径 12mm 的钝头短钢筋,应在浇筑支护结构混凝土时埋设,露出表面
5~10mm,当遭到破坏,用钻孔埋设或者射钉枪补点。为了测量监测点的竖向位
移变化值,需要在支护结构的顶部、立柱顶、周边建筑物轴线及道路、地下管线
位移部位等设置竖向位移监测点。
(3)标准维护结构内力监测
内力监测点包括维护墙体的内力监测、支撑内力监测。维护墙体内力监测应
设置在受力变形大的部位或在支撑系统中起到关键控制作用的杆件,在结构主筋
上设置一对钢筋计,或在四角处布置四个钢筋计。在每道支撑选择轴力最大、剪
力较小的杆件进行监测,中部或端部布设轴力监测点,在锚杆锚头处通过轴力计
测试锚杆拉力,可同时监测两端和中部的沉降和位移。每道支撑内力监测不少于
3 个,并且各层支撑的监测点位置应在竖向保持一致。钢筋混凝土支撑采用钢筋
计与受力主筋通过连杆对焊或帮焊连接,钢支撑可采用轴力计或应变计、混凝土
支撑可以采用混凝土应变计等测量。在靠近支护结构的周边土体进行土体变形、
·177·
