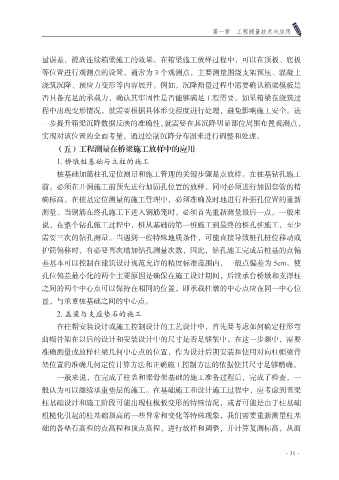

第一章 工程测量技术与应用

量误差，提高连续箱梁施工的效果。在箱梁施工放样过程中，可以在顶板、底板
等位置进行观测点的设置，通常为 3 个观测点，主要测量围绕支架预压、混凝土
浇筑沉降、预应力变形等内容展开。例如，沉降测量过程中需要确认箱梁模板是

否具备充足的承载力，确认其牢固性是否能够满足工程需要。如果箱梁在浇筑过
程中出现变形情况，就需要根据具体形变程度进行处理，避免影响施工安全。进
一步提升箱梁沉降数据反映的准确性，就需要在其沉降明显部位周围布置观测点，
实现对该位置的全面考量，通过绘制沉降分布图来进行调整和处理。

（五）工程测量在桥梁施工放样中的应用
1. 桥墩桩基础与立柱的施工
桩基础加筋柱孔定位测量和施工管理的关键步骤是点放样。在桩基钻孔施工
前，必须在开洞施工前预先进行加固孔位置的放样，同时必须进行加固套管的精

确标高。在桩基定位测量的施工管理中，必须准确及时地进行补强孔位置的重新
测量。当钢筋在终孔施工下进入钢筋笼时，必须首先重新测量最后一点。一般来
说，在整个钻孔施工过程中，桩从基础的第一桩施工到最终的桩孔桩施工，至少
需要三次的钻孔测量。当遇到一些特殊地质条件，可能直接导致桩孔桩位移动或

护筒偏移时，有必要再次增加钻孔测量次数，因此，钻孔施工完成后桩基的点偏
差基本可以控制在建筑设计规范允许的精度标准范围内，一般点偏差为 5cm。使
孔位偏差最小化的两个主要原因是确保在施工设计期间，后续承台桥墩和支撑柱
之间的两个中心点可以保持在相同的位置，即承载柱墩的中心点应在同一中心位

置，与承重桩基础之间的中心点。
2. 盖梁与支座垫石的施工
在柱帽安装设计或施工控制设计的工艺设计中，首先要考虑如何确定柱形弯
曲帽骨架在以后的设计和安装设计中的尺寸是否足够集中，在这一步骤中，需要

准确测量或放样柱梁几何中心点的位置，作为设计后期安装和使用对向柱帽梁骨
架位置的准确几何定位计算方法和正确施工控制方法的依据使其尺寸足够精确。
一般来说，在完成了柱盖和梁骨架基础的施工准备过程后，完成了检查，一
般认为可以继续承重垫层的施工。在基础施工和设计施工过程中，应考虑到盖梁

柱基础设计和施工阶段可能出现柱模板变形的特殊情况，或者可能是由于柱基础
粗糙化引起的柱基础顶高的一些异常和变化等特殊现象，我们需要重新测量柱基
础的各垫石高程的点高程和顶点高程，进行放样和调整，并计算复测标高，从而

·31·
