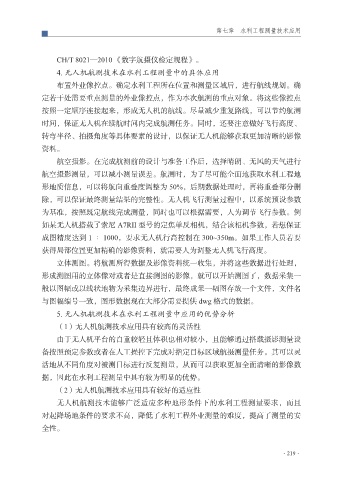

Page 230 - 水利水电工程管理与测量技术控制

第七章 水利工程测量技术应用

CH/T 8021—2010 《数字航摄仪检定规程》。
4. 无人机航测技术在水利工程测量中的具体应用
布置外业像控点。确定水利工程所在位置和测量区域后，进行航线规划。确

定若干处需要重点测量的外业像控点，作为本次航测的重点对象。将这些像控点
按照一定顺序连接起来，形成无人机的航线。尽量减少重复路线，可以节约航测
时间，保证无人机在续航时间内完成航测任务。同时，还要注意做好飞行高度、
转弯半径、拍摄角度等具体要素的设计，以保证无人机能够获取更加清晰的影像

资料。
航空摄影。在完成航测前的设计与准备工作后，选择晴朗、无风的天气进行
航空摄影测量，可以减小测量误差。航测时，为了尽可能全面地获取水利工程地
形地质信息，可以将航向重叠度调整为 50%，后期数据处理时，再将重叠部分删

除，可以保证最终测量结果的完整性。无人机飞行测量过程中，以系统预设参数
为基准，按照既定航线完成测量，同时也可以根据需要，人为调节飞行参数。例
如某无人机搭载了索尼 A7RII 型号的定焦单反相机，结合该相机参数，若想保证
成图精度达到 1 ∶ 1000，要求无人机行高控制在 300~350m。如果工作人员若要

获得局部位置更加精确的影像资料，就需要人为调整无人机飞行高度。
立体测图。将航测所得数据及影像资料统一收集，并将这些数据进行处理，
形成测图用的立体像对或者是直接测图的影像，就可以开始测图了，数据采集一
般以图幅或以线状地物为采集边界进行，最终成果一幅图存放一个文件，文件名

与图幅编号一致，图形数据现在大部分需要提供 dwg 格式的数据。
5. 无人机航测技术在水利工程测量中应用的优势分析
（1）无人机航测技术应用具有较高的灵活性
由于无人机平台的自重较轻且体积也相对较小，且能够通过搭载摄影测量设

备按照预定参数或者在人工操控下完成对指定目标区域航摄测量任务。其可以灵
活地从不同角度对被测目标进行反复测量，从而可以获取更加全面清晰的影像数
据，因此在水利工程测量中具有较为明显的优势。
（2）无人机航测技术应用具有较好的适应性

无人机航测技术能够广泛适应多种地形条件下的水利工程测量要求，而且
对起降场地条件的要求不高，降低了水利工程外业测量的难度，提高了测量的安
全性。

·219·
