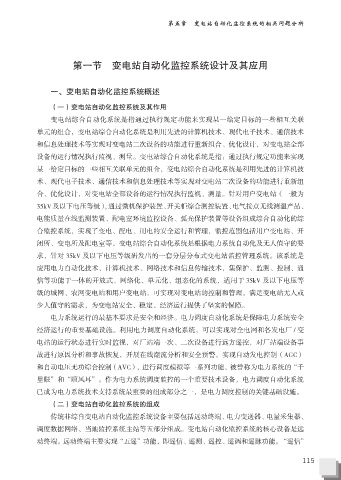

第五章 变电站自动化监控系统的相关问题分析

第一节 变电站自动化监控系统设计及其应用

一、变电站自动化监控系统概述

（一）变电站自动化监控系统及其作用
变电站综合自动化系统是指通过执行规定功能来实现某一给定目标的一些相互关联

单元的组合，变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术
和信息处理技术等实现对变电站二次设备的功能进行重新组合、优化设计，对变电站全部
设备的运行情况执行监视、测量。变电站综合自动化系统是指：通过执行规定功能来实现

某一给定目标的一些相互关联单元的组合，变电站综合自动化系统是利用先进的计算机技
术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备的功能进行重新组
合、优化设计，对变电站全部设备的运行情况执行监视、测量。针对用户变电站（一般为

35kV及以下电压等级），通过微机保护装置、开关柜综合测控装置、电气接点无线测温产品、
电能质量在线监测装置、配电室环境监控设备、弧光保护装置等设备组成综合自动化的综

合监控系统，实现了变电、配电、用电的安全运行和管理，监控范围包括用户变电站、开
闭所、变电所及配电室等。变电站综合自动化系统是根据电力系统自动化及无人值守的要
求，针对 35kV 及以下电压等级研发出的一套分层分布式变电站监控管理系统。该系统是

应用电力自动化技术、计算机技术、网络技术和信息传输技术，集保护、监测、控制、通
信等功能于一体的开放式、网络化、单元化、组态化的系统，适用于 35kV 及以下电压等

级的城网、农网变电站和用户变电站，可实现对变电站的控制和管理，满足变电站无人或
少人值守的需求，为变电站安全、稳定、经济运行提供了坚实的保障。
电力系统运行的最基本要求是安全和经济。电力调度自动化系统是保障电力系统安全

经济运行的重要基础设施。利用电力调度自动化系统，可以实现对全电网和各发电厂 / 变
电站的运行状态进行实时监视，对厂站端一次、二次设备进行远方遥控，对厂站端设备事
故进行原因分析和事故恢复，开展在线潮流分析和安全预警，实现自动发电控制（AGC）

和自动电压无功综合控制（AVC），进行调度模拟等一系列功能，被誉称为电力系统的“千
里眼”和“顺风耳”。作为电力系统调度监控的一个重要技术设备，电力调度自动化系统
已成为电力系统技术支持系统最重要的组成部分之一，是电力调度控制的关键基础设施。

（二）变电站自动化监控系统的组成
传统非综自变电站自动化监控系统设备主要包括远动终端、电力变送器、电量采集器、

调度数据网络、当地监控系统主站等五部分组成。变电站自动化监控系统的核心设备是远
动终端。远动终端主要实现“五遥”功能，即遥信、遥测、遥控、遥调和遥脉功能。“遥信”
