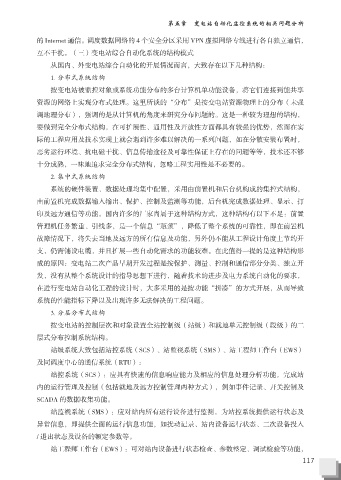

第五章 变电站自动化监控系统的相关问题分析

的 Internet 通信。调度数据网络的 4 个安全分区采用 VPN 虚拟网络专线进行各自独立通信，

互不干扰。（三）变电站综合自动化系统的结构模式
从国内、外变电站综合自动化的开展情况而言，大致存在以下几种结构：
1. 分布式系统结构

按变电站被监控对象或系统功能分布的多台计算机单功能设备，将它们连接到能共享
资源的网络上实现分布式处理。这里所谈的“分布”是按变电站资源物理上的分布（未强
调地理分布），强调的是从计算机的角度来研究分布问题的。这是一种较为理想的结构，

要做到完全分布式结构，在可扩展性、通用性及开放性方面都具有较强的优势，然而在实
际的工程应用及技术实现上就会遇到许多难以解决的一系列问题，如在分散安装布置时，
恶劣运行环境、抗电磁干扰、信息传输途径及可靠性保证上存在的问题等等，技术还不够

十分成熟，一味地追求完全分布式结构，忽略工程实用性是不必要的。
2. 集中式系统结构

系统的硬件装置、数据处理均集中配置，采用由前置机和后台机构成的集控式结构，
由前置机完成数据输入输出、保护、控制及监测等功能，后台机完成数据处理、显示、打
印及远方通信等功能。国内许多的厂家尚属于这种结构方式，这种结构有以下不足：前置

管理机任务繁重、引线多，是一个信息“瓶颈”，降低了整个系统的可靠性，即在前置机
故障情况下，将失去当地及远方的所有信息及功能，另外仍不能从工程设计角度上节约开

支，仍需铺设电缆，并且扩展一些自动化需求的功能较难。在此值得一提的是这种结构形
成的原因：变电站二次产品早期开发过程是按保护、测量、控制和通信部分分类、独立开
发，没有从整个系统设计的指导思想下进行，随着技术的进步及电力系统自动化的要求，

在进行变电站自动化工程的设计时，大多采用的是按功能“拼凑”的方式开展，从而导致
系统的性能指标下降以及出现许多无法解决的工程问题。
3. 分层分布式结构

按变电站的控制层次和对象设置全站控制级（站级）和就地单元控制级（段级）的二
层式分布控制系统结构。
站级系统大致包括站控系统（SCS）、站监视系统（SMS）、站工程师工作台（EWS）

及同调度中心的通信系统（RTU）：
站控系统（SCS）：应具有快速的信息响应能力及相应的信息处理分析功能，完成站

内的运行管理及控制（包括就地及远方控制管理两种方式），例如事件记录、开关控制及
SCADA 的数据收集功能。
站监视系统（SMS）：应对站内所有运行设备进行监测，为站控系统提供运行状态及

异常信息，即提供全面的运行信息功能，如扰动记录、站内设备运行状态、二次设备投入
/ 退出状态及设备的额定参数等。

站工程师工作台（EWS）：可对站内设备进行状态检查、参数整定、调试检验等功能，
