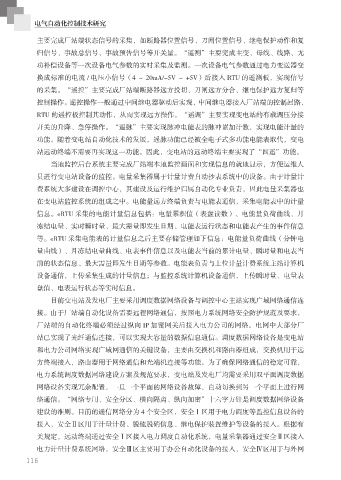

电气自动化控制技术研究

主要完成厂站端状态信号的采集，如断路器位置信号、刀闸位置信号、继电保护动作和复

归信号、事故总信号、事故预告信号等开关量。“遥测”主要完成主变、母线、线路、无
功补偿设备等一次设备电气参数的实时采集及监测。一次设备电气参数通过电力变送器变
换成标准的电流 / 电压小信号（4 ～ 20mA/-5V ～ +5V）后接入 RTU 的遥测板，实现信号

的采集。“遥控”主要完成厂站端断路器远方投切、刀闸远方分合、继电保护远方复归等
控制操作。遥控操作一般通过中间继电器驱动后实现，中间继电器接入厂站端的控制回路，
RTU 的遥控板控制其动作，从而实现远方操作。“遥调”主要实现变电站的有载调压分接

开关的升降、急停操作。“遥脉”主要实现脉冲电能表的脉冲累加计数，实现电能计量的
功能。随着变电站自动化技术的发展，遥脉功能已经被全电子式多功能电能表取代，变电
站远动终端不需要再实现这一功能。因此，变电站的远动终端主要实现了“四遥”功能。

当地监控后台系统主要完成厂站端本地监控画面和实现信息的就地显示，方便运维人
员进行变电站设备的监控。电量采集器属于计量计费自动抄表系统中的设备。由于计量计

费系统大多建设在调控中心，其建设及运行维护归属自动化专业负责，因此电量采集器也
在变电站监控系统的组成之中。电能量远方终端负责与电能表通信，采集电能表中的计量
信息。eRTU 采集的电能计量信息包括：电量累积值（表盘读数）、电能量负荷曲线、月

冻结电量、实时瞬时量、最大需量即发生日期、电能表运行状态和电能表产生的事件信息
等。eRTU 采集电能表的计量信息之后主要存储管理如下信息：电能量负荷曲线（分钟电

量曲线）、月冻结电量曲线、电表事件信息以及电能表当前的累计电量、瞬时量和电表当
前的状态信息、最大需量即发生日期等参数。电能表负责与上位计量计费系统主站计算机
设备通信，上传采集生成的计量信息；与监控系统计算机设备通信，上传瞬时量、电量表

盘值、电表运行状态等实时信息。
目前变电站及发电厂主要采用调度数据网络设备与调控中心主站实现广域网络通信连
接。由于厂站端自动化设备需要远程网络通信，按照电力系统网络安全防护规范及要求，

厂站端的自动化终端必须经过纵向 IP 加密网关后接入电力公司的网络。电网中大部分厂
站已实现了光纤通信连接，可以实现大容量的数据信息通信。调度数据网络设备是变电站
和电力公司网络实现广域网通信的关键设备，主要由交换机和路由器组成，交换机用于远

方终端接入，路由器用于网络通信和光端机连接等功能。为了确保网络通信的稳定可靠，
电力系统调度数据网络建设方案及规范要求，变电站及发电厂均需要采用双平面调度数据

网络设备实现冗余配置，一旦一个平面的网络设备故障，自动切换到另一个平面上进行网
络通信。“网络专用、安全分区、横向隔离、纵向加密”十六字方针是调度数据网络设备
建设的准则。目前的通信网络分为 4 个安全区，安全Ⅰ区用于电力调度等监控信息设备的

接入，安全Ⅱ区用于计量计费、脱硫脱硝信息、继电保护装置维护等设备的接入。根据有
关规定，远动终端通过安全Ⅰ区接入电力调度自动化系统，电量采集器通过安全Ⅱ区接入

电力计量计费系统网络，安全Ⅲ区主要用于办公自动化设备的接入，安全Ⅳ区用于与外网
