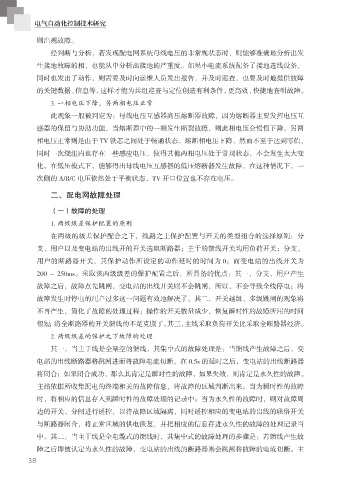

则出现故障。

经判断与分析，若发现配电网系统母线电压的非常规状态时，则能够准确地分析出发
生接地故障的相，也能从中分析出接地的严重度。如果小电流系统配备了接地选线设备，
同时也发出了动作，则需要及时向运维人员发出报告，并及时巡查，也要及时地提供故障

的关键数据、信息等，这样才能为共组巡查与定位创造有利条件，更高效、快捷地查明故障。
3. 一相电压下降，另两相电压正常

此现象一般被判定为：母线电压互感器高压熔断器故障，因为熔断器主要发挥电压互
感器的保留与协助功能，当熔断器中的一相发生断裂故障，则此相电压会慢慢下降。另两
相电压正常则是由于 TV 铁芯之间处于畅通状态，熔断相电压下降，然而不至于达到零值，

同时一次绕组内也存在一些感应电压，使得其他两相电压处于常规状态，不会发生太大变
化。在低压模式下，能够得出母线电压互感器的低压熔断器发生故障，在这种情况下，一

次侧的 A/B/C 电压依然处于平衡状态，TV 开口位置也不存在电压。

二、配电网故障处理

（一）故障的处理
1. 两级级差保护配置的原则

在两级的级差保护配合之下，线路之上保护配置与开关的类型组合的选择原则：分
支、用户以及变电站的出线开的开关选取断路器；主干的馈线开关均用负荷开关；分支、
用户的断路器开关，其保护动作所设定的动作延时的时间为 0；而变电站的出线开关为

200 ～ 250ms。采取该两级级差的保护配置之后，所具备的优点：其一，分支、用户产生
故障之后，故障点先跳闸，变电站的出线开关则不会跳闸，所以，不会导致全线停电；将

故障发生时停电的用户过多这一问题有效地解决了。其二，开关越级、多级跳闸的现象将
不再产生，简化了故障的处理过程；操作的开关数量减少，恢复瞬时性的故障所用的时间
很短；将全断路器的开关馈线的不足克服了。其三，主线采取负荷开关比采取全断路器经济。

2. 两级级差的保护之下故障的处理
其一，当主干线是全架空的馈线，其集中式的故障处理是：当馈线产生故障之后，变

电站的出线断路器将跳闸进而将故障电流切断。在 0.5s 的延时之后，变电站的出线断路器
将闭合；如果闭合成功，那么其肯定是瞬时性的故障，如果失败，则肯定是永久性的故障。

主站依据所收集配电的终端相关的故障信息，将故障的区域判断出来。当为瞬时性的故障
时，将相应的信息存入到瞬时性的故障处理的记录中；当为永久性的故障时，则对故障周
边的开关、分闸进行遥控，以将故障区域隔离，同时遥控相应的变电站的出线的联络开关

与断路器闭合，将正常区域的供电恢复，并把相应的信息存进永久性的故障的处理记录当
中。其二，当主干线是全电缆式的馈线时，其集中式的故障处理的步骤是：若馈线产生故

障之后即被认定为永久性的故障，变电站的出线的断路器则会跳闸将故障的电流切断。主
