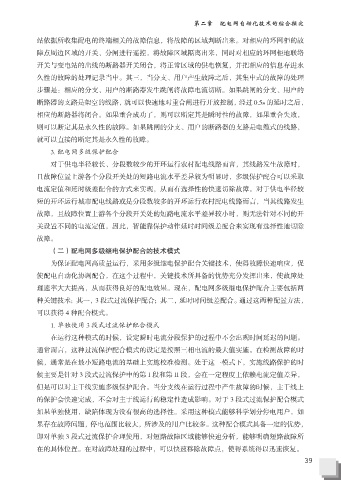

第二章 配电网自动化技术的综合探究

站依据所收集配电的终端相关的故障信息，将故障的区域判断出来。对相应的环网柜的故

障点周边区域的开关、分闸进行遥控，将故障区域隔离出来，同时对相应的环网柜地联络
开关与变电站的出线的断路器开关闭合，将正常区域的供电恢复，并把相应的信息存进永
久性的故障的处理记录当中。其三，当分支、用户产生故障之后，其集中式的故障的处理

步骤是：相应的分支、用户的断路器发生跳闸将故障电流切断。如果跳闸的分支、用户的
断路器的支路是架空的线路，就可以快速地对重合闸进行开放控制，经过 0.5s 的延时之后，
相应的断路器将闭合。如果重合成功了，则可以断定其是瞬时性的故障，如果重合失败，

则可以断定其是永久性的故障。如果跳闸的分支、用户的断路器的支路是电缆式的线路，
就可以直接的断定其是永久性的故障。
3. 配电网多级保护配合

对于供电半径较长、分段数较少的开环运行农村配电线路而言，其线路发生故障时，
且故障位置上游各个分段开关处的短路电流水平差异较为明显时，多级保护配合可以采取

电流定值和延时级差配合的方式来实现，从而有选择性的快速切除故障。对于供电半径较
短的开环运行城市配电线路或是分段数较多的开环运行农村配电线路而言，当其线路发生
故障，且故障位置上游各个分段开关处的短路电流水平差异较小时，则无法针对不同的开

关设置不同的电流定值，因此，智能靠保护动作延时时间级差配合来实现有选择性地切除
故障。
（二）配电网多级继电保护配合的技术模式

为保证配电网高质量运行，采用多级继电保护配合关键技术，使得故障快速响应，促
使配电自动化协调配合，在这个过程中，关键技术所具备的优势充分发挥出来，使故障处

理速率大大提高，从而获得良好的配电效果。现在，配电网多级继电保护配合主要包括两
种关键技术：其一，3 段式过流保护配合；其二，延时时间级差配合。通过这两种配置方法，
可以获得 4 种配合模式。

1. 单独使用 3 段式过流保护配合模式
在运行这种模式的时候，设定瞬时电流分段保护的过程中不会出现时间延迟的问题。
通常而言，这种过流保护配合模式的设定是按照三相电流的最大值实施。在检测故障的时

候，通常是在最小短路电流的基础上实施校准检测。处于这一模式下，实施线路保护的时
候主要是针对 3 段式过流保护中的第 I 段和第 II 段，会在一定程度上依赖电流定值差异，

但是可以对主干线实施多级保护配合。当分支线在运行过程中产生故障的时候，主干线上
的保护会快速完成，不会对主干线运行的稳定性造成影响。对于 3 段式过流保护配合模式
如果单独使用，缺陷体现为没有很高的选择性。采用这种模式能够科学划分停电用户，如

果存在故障问题，停电范围比较大，所涉及的用户比较多。这种配合模式具备一定的优势，
即对单独 3 段式过流保护合理使用，对短路故障区域能够快速分析，能够明确短路故障所

在的具体位置。在对故障处理的过程中，可以快速移除故障点，使得系统得以迅速恢复。
39
