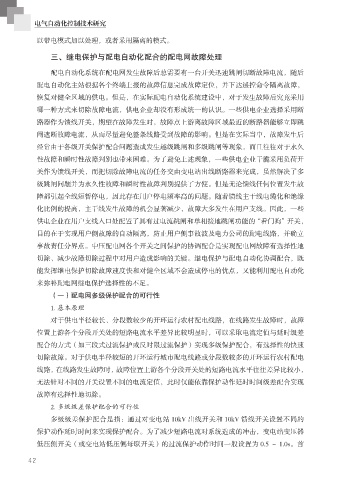

电气自动化控制技术研究
以带电模式加以处理，或者采用隔离的模式。
三、继电保护与配电自动化配合的配电网故障处理
配电自动化系统在配电网发生故障后总需要有一台开关迅速跳闸切断故障电流，随后
配电自动化主站根据各个终端上报的故障信息完成故障定位，并下达遥控命令隔离故障，
恢复对健全区域的供电。但是，在实际配电自动化系统建设中，对于发生故障后究竟采用
哪一种方式来切除故障电流，供电企业却没有形成统一的认识。一些供电企业选择采用断
路器作为馈线开关，期望在故障发生时，故障点上游离故障区域最近的断路器能够立即跳
闸遮断故障电流，从而尽量避免整条线路受到故障的影响。但是在实际当中，故障发生后
经常由于各级开关保护配合问题造成发生越级跳闸和多级跳闸等现象，而且往往对于永久
性故障和瞬时性故障判别也带来困难。为了避免上述现象，一些供电企业干脆采用负荷开
关作为馈线开关，而把切除故障电流的任务交由变电站出线断路器来完成，虽然解决了多
级跳闸问题并为永久性故障和瞬时性故障判别提供了方便。但是无论馈线任何位置发生故
障都引起全线短暂停电，因此存在用户停电频率高的问题。随着馈线主干线电缆化和绝缘
化比例的提高，主干线发生故障的机会显著减少，故障大多发生在用户支线。因此，一些
供电企业在用户支线入口处配置了具有过电流跳闸和单相接地跳闸功能的“看门狗”开关，
目的在于实现用户侧故障的自动隔离，防止用户侧事故波及电力公司的配电线路，并确立
事故责任分界点。中压配电网各个开关之间保护的协调配合是实现配电网故障有选择性地
切除、减少故障切除过程中对用户造成影响的关键。继电保护与配电自动化协调配合，既
能发挥继电保护切除故障速度快和对健全区域不会造成停电的优点，又能利用配电自动化
来弥补配电网继电保护选择性的不足。
（一）配电网多级保护配合的可行性
1. 基本原理
对于供电半径较长、分段数较少的开环运行农村配电线路，在线路发生故障时，故障
位置上游各个分段开关处的短路电流水平差异比较明显时，可以采取电流定值与延时级差
配合的方式（如三段式过流保护或反时限过流保护）实现多级保护配合，有选择性的快速
切除故障。对于供电半径较短的开环运行城市配电线路或分段数较多的开环运行农村配电
线路，在线路发生故障时，故障位置上游各个分段开关处的短路电流水平往往差异比较小，
无法针对不同的开关设置不同的电流定值，此时仅能依靠保护动作延时时间级差配合实现
故障有选择性地切除。
2. 多级级差保护配合的可行性
多级级差保护配合是指：通过对变电站 10kV 出线开关和 10kV 馈线开关设置不同的
保护动作延时时间来实现保护配合。为了减少短路电流对系统造成的冲击，变电站变压器
低压侧开关（或变电站低压侧母联开关）的过流保护动作时间一般设置为 0.5 ～ 1.0s。首
