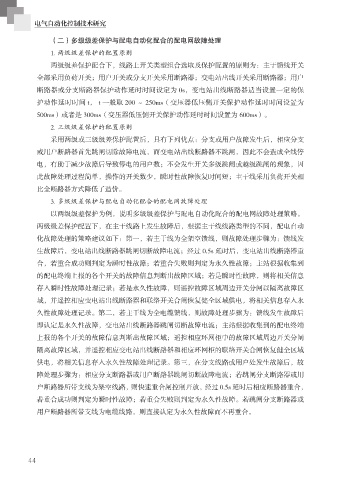

电气自动化控制技术研究

（二）多级级差保护与配电自动化配合的配电网故障处理

1. 两级级差保护的配置原则
两级级差保护配合下，线路上开关类型组合选取及保护配置的原则为：主干馈线开关
全部采用负荷开关；用户开关或分支开关采用断路器；变电站出线开关采用断路器；用户

断路器或分支断路器保护动作延时时间设定为 0s，变电站出线断路器适当设置一定的保
护动作延时时间 t， t 一般取 200 ～ 250ms（变压器低压侧开关保护动作延时时间设置为
500ms）或者是 300ms（变压器低压侧开关保护动作延时时间设置为 600ms）。

2. 三级级差保护的配置原则
采用两级或三级级差保护配置后，具有下列优点：分支或用户故障发生后，相应分支
或用户断路器首先跳闸切除故障电流，而变电站出线断路器不跳闸，因此不会造成全线停

电，有助于减少故障后导致停电的用户数；不会发生开关多级跳闸或越级跳闸的现象，因
此故障处理过程简单，操作的开关数少，瞬时性故障恢复时间短；主干线采用负荷开关相

比全断路器方式降低了造价。
3. 多级级差保护与配电自动化配合的配电网故障处理
以两级级差保护为例，说明多级级差保护与配电自动化配合的配电网故障处理策略。

两级级差保护配置下，在主干线路上发生故障后，根据主干线线路类型的不同，配电自动
化故障处理的策略建议如下：第一，若主干线为全架空馈线，则故障处理步骤为：馈线发

生故障后，变电站出线断路器跳闸切断故障电流；经过 0.5s 延时后，变电站出线断路器重
合，若重合成功则判定为瞬时性故障；若重合失败则判定为永久性故障；主站根据收集到
的配电终端上报的各个开关的故障信息判断出故障区域；若是瞬时性故障，则将相关信息

存入瞬时性故障处理记录；若是永久性故障，则遥控故障区域周边开关分闸以隔离故障区
域，并遥控相应变电站出线断路器和联络开关合闸恢复健全区域供电，将相关信息存入永
久性故障处理记录。第二，若主干线为全电缆馈线，则故障处理步骤为：馈线发生故障后

即认定是永久性故障，变电站出线断路器跳闸切断故障电流；主站根据收集到的配电终端
上报的各个开关的故障信息判断出故障区域；遥控相应环网柜中的故障区域周边开关分闸
隔离故障区域，并遥控相应变电站出线断路器和相应环网柜的联络开关合闸恢复健全区域

供电，将相关信息存入永久性故障处理记录。第三，在分支线路或用户处发生故障后，故
障处理步骤为：相应分支断路器或用户断路器跳闸切断故障电流；若跳闸分支断路器或用

户断路器所带支线为架空线路，则快速重合闸控制开放，经过 0.5s 延时后相应断路器重合，
若重合成功则判定为瞬时性故障；若重合失败则判定为永久性故障。若跳闸分支断路器或
用户断路器所带支线为电缆线路，则直接认定为永久性故障而不再重合。
