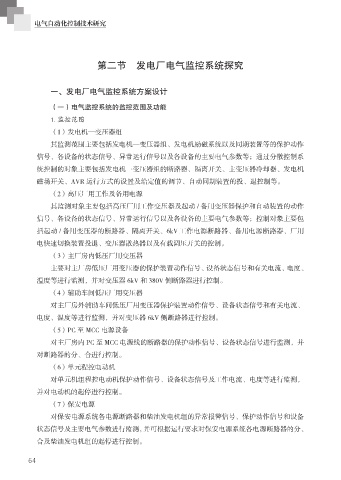

电气自动化控制技术研究

第二节 发电厂电气监控系统探究

一、发电厂电气监控系统方案设计

（一）电气监控系统的监控范围及功能
1. 监控范围

（1）发电机—变压器组
其监测范围主要包括发电机—变压器组、发电机励磁系统以及同期装置等的保护动作
信号、各设备的状态信号、异常运行信号以及各设备的主要电气参数等；通过分散控制系

统控制的对象主要包括发电机一变压器组的断路器、隔离开关、主变压器冷却器、发电机
磁场开关、AVR 运行方式的设置及给定值的调节、自动同期装置的投、退控制等。
（2）高压厂用工作及备用电源

其监测对象主要包括高压厂用工作变压器及起动 / 备用变压器保护和自动装置的动作
信号、各设备的状态信号、异常运行信号以及各设备的主要电气参数等；控制对象主要包

括起动 / 备用变压器的断路器、隔离开关、6kV 工作电源断路器、备用电源断路器、厂用
电快速切换装置投退、变压器散热器以及有载调压开关的控制。
（3）主厂房内低压厂用变压器

主要对主厂房低压厂用变压器的保护装置动作信号、设备状态信号和有关电流、电度、
温度等进行监测，并对变压器 6kV 和 380V 侧断路器进行控制。

（4）辅助车间低压厂用变压器
对主厂房外辅助车间低压厂用变压器保护装置动作信号、设备状态信号和有关电流、
电度、温度等进行监测，并对变压器 6kV 侧断路器进行控制。

（5）PC 至 MCC 电源设备
对主厂房内 PC 至 MCC 电源线的断路器的保护动作信号、设备状态信号进行监测，并
对断路器的分、合进行控制。

（6）单元程控电动机
对单元机组程控电动机保护动作信号、设备状态信号及工作电流、电度等进行监测，
并对电动机的起停进行控制。

（7）保安电源
对保安电源系统各电源断路器和柴油发电机组的异常报警信号、保护动作信号和设备

状态信号及主要电气参数进行监测，并可根据运行要求对保安电源系统各电源断路器的分、
合及柴油发电机组的起停进行控制。

64
