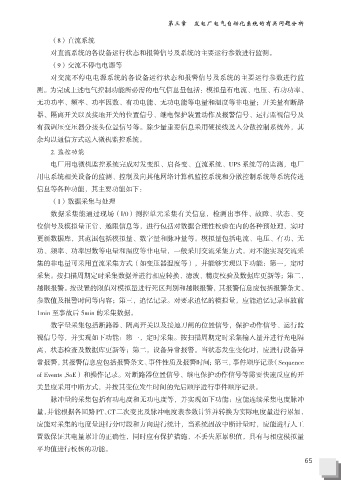

第三章 发电厂电气自动化系统的有关问题分析

（8）直流系统

对直流系统的各设备运行状态和报警信号及系统的主要运行参数进行监测。
（9）交流不停电电源等
对交流不停电电源系统的各设备运行状态和报警信号及系统的主要运行参数进行监

测。为完成上述电气控制功能所必需的电气信息量包括：模拟量有电流、电压、有功功率、
无功功率、频率、功率因数、有功电能、无功电能等电量和温度等非电量；开关量有断路
器、隔离开关以及接地开关的位置信号、继电保护装置动作及报警信号、运行监视信号及

有载调压变压器分接头位置信号等。除少量重要信息采用硬接线送入分散控制系统外，其
余均以通信方式送入微机监控系统。
2. 监控功能

电厂用电微机监控系统完成对发变组、启备变、直流系统、UPS 系统等的监测，电厂
用电系统相关设备的监测、控制及向其他网络计算机监控系统和分散控制系统等系统传送

信息等各种功能，其主要功能如下：
（1）数据采集与处理
数据采集能通过现场（I/0）测控单元采集有关信息，检测出事件、故障、状态、变

位信号及模拟量正常、越限信息等，进行包括对数据合理性校验在内的各种预处理，实时
更新数据库，其范围包括模拟量、数字量和脉冲量等。模拟量包括电流、电压、有功、无

功、频率、功率因数等电量和温度等非电量，一般采用交流采集方式，对不能实现交流采
集的非电量可采用直流采集方式（如变压器温度等），并能够实现以下功能：第一，定时
采集。按扫描周期定时采集数据并进行相应转换、滤波、精度校验及数据库更新等；第二，

越限报警。按设置的限值对模拟量进行死区判别和越限报警，其报警信息应包括报警条文、
参数值及报警时间等内容；第三，追忆记录。对要求追忆的模拟量，应能追忆记录事故前
1min 至事故后 5min 的采集数据。

数字量采集包括断路器、隔离开关以及接地刀闸的位置信号，保护动作信号、运行监
视信号等，并实现如下功能：第一，定时采集。按扫描周期定时采集输入量并进行光电隔
离，状态检查及数据库更新等；第二，设备异常报警。当状态发生变化时，应进行设备异

常报警，其报警信息应包括报警条文、事件性质及报警时间；第三，事件顺序记录（Sequence
of Events ,SoE）和操作记录。对断路器位置信号、继电保护动作信号等需要快速反应的开

关量应采用中断方式，并按其变位发生时间的先后顺序进行事件顺序记录。
脉冲量的采集包括有功电度和无功电度等，并实现如下功能：应能连续采集电度脉冲
量，并能根据各回路PT、CT二次变比及脉冲电度表参数计算并转换为实际电度量进行累加，

应能对采集的电度量进行分时段和方向进行统计，当系统因故中断计量时，应能进行人工
置数保证其电量累计的正确性，同时应有保护措施，不丢失原累积值，具有与相应模拟量

平均值进行校核的功能。
