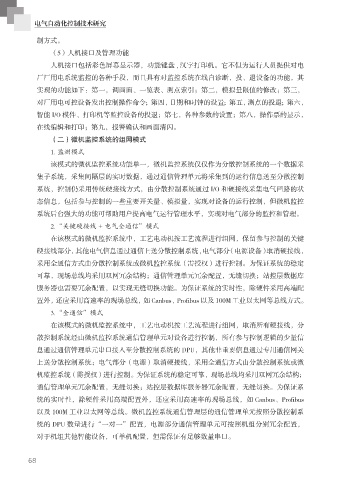

制方式。

（5）人机接口及管理功能
人机接口包括彩色屏幕显示器，功能键盘 , 汉字打印机。它不但为运行人员提供对电
厂厂用电系统监控的各种手段，而且具有对监控系统在线自诊断，投、退设备的功能，其

实现的功能如下：第一，调画面、一览表、测点索引；第二，模拟量限值的修改；第三，
对厂用电可控设备发出控制操作命令；第四，日期和时钟的设置；第五，测点的投退；第六，
智能 I/O 模件、打印机等监控设备的投退；第七，各种参数的设置；第八，操作票的显示，

在线编辑和打印；第九，报警确认和画面清闪。
（二）微机监控系统的组网模式
1. 监测模式

该模式的微机监控系统功能单一，微机监控系统仅仅作为分散控制系统的一个数据采
集子系统，采集间隔层的实时数据，通过通信管理单元将采集到的运行信息送至分散控制

系统，控制仍采用传统硬接线方式，由分散控制系统通过 I/O 和硬接线采集电气回路的状
态信息，包括参与控制的一些重要开关量、模拟量，实现对设备的运行控制，但微机监控
系统后台强大的功能可帮助用户提高电气运行管理水平，实现对电气部分的监控和管理。

2.“关键硬接线 + 电气全通信”模式
在该模式的微机监控系统中，工艺电动机按工艺流程进行组网，保留参与控制的关键

硬接线部分，其他电气信息通过通信上送分散控制系统 , 电气部分（电源设备）取消硬接线，
采用全通信方式由分散控制系统或微机监控系统（需授权）进行控制。为保证系统的稳定
可靠，现场总线均采用双网冗余结构；通信管理单元冗余配置，无缝切换；站控层数据库

服务器也需要冗余配置，以实现无缝切换功能。为保证系统的实时性，除硬件采用高端配
置外，还应采用高速率的现场总线，如 Canbus、Profibus 以及 100M 工业以太网等总线方式。
3.“全通信”模式

在该模式的微机监控系统中，工艺电动机按工艺流程进行组网，取消所有硬接线，分
散控制系统经由微机监控系统通信管理单元对设备进行控制，所有参与控制逻辑的少量信
息通过通信管理单元串口接入至分散控制系统的 DPU，其他非重要信息通过专用通信网关

上送分散控制系统；电气部分（电源）取消硬接线，采用全通信方式由分散控制系统或微
机监控系统（需授权）进行控制。为保证系统的稳定可靠，现场总线均采用双网冗余结构；

通信管理单元冗余配置，无缝切换；站控层数据库服务器冗余配置，无缝切换。为保证系
统的实时性，除硬件采用高端配置外，还应采用高速率的现场总线，如 Canbus、Profibus
以及 100M 工业以太网等总线。微机监控系统通信管理层的通信管理单元按照分散控制系

统的 DPU 数量进行“一对一”配置，电源部分通信管理单元可按照机组分别冗余配置，
对于机组其他智能设备，可单机配置，但需保证有足够数量串口。
