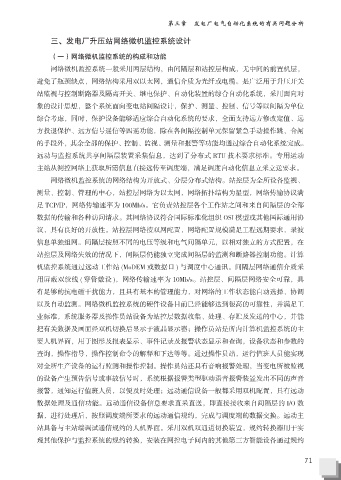

第三章 发电厂电气自动化系统的有关问题分析

三、发电厂升压站网络微机监控系统设计

（一）网络微机监控系统的构成和功能
网络微机监控系统一般采用两层结构，由间隔层和站控层构成，无中间的前置机层，

避免了瓶颈缺点，网络结构采用双以太网，通信介质为光纤或电缆。是广泛用于升压开关
站监视与控制断路器及隔离开关、继电保护、自动化装置的综合自动化系统，采用面向对

象的设计思想，整个系统面向变电站间隔设计，保护、测量、控制、信号等以间隔为单位
综合考虑，同时，保护设备能够适应综合自动化系统的要求，全面支持远方修改定值、远
方投退保护、远方信号遥信等四遥功能，除在各间隔控制单元保留紧急手动操作跳、合闸

的手段外，其余全部的保护、控制、监视、测量和报警等功能均通过综合自动化系统完成。
远动与监控系统共享间隔层装置采集信息，达到了分布式 RTU 技术要求标准。专用运动

主站从测控网络上获取所需信息直接远传至调度端，满足调度自动化信息立采立送要求。
网络微机监控系统的网络结构为开放式、分层分布式结构。站控层为全所设备监视、
测量、控制、管理的中心，站控层网络为以太网，网络拓扑结构为星型，网络传输协议满

足 TCP/IP，网络传输速率为 100Mb/s。它负责站控层各个工作站之间和来自间隔层的全部
数据的传输和各种访问请求。其网络协议符合国际标准化组织 OSI 模型或其他国际通用协
议，具有良好的开放性。站控层网络按双网配置，网络配置规模满足工程远期要求，录波

信息单独组网。间隔层按照不同的电压等级和电气间隔单元，以相对独立的方式配置，在
站控层及网络失效的情况下，间隔层仍能独立完成间隔层的监测和断路器控制功能。计算
机监控系统通过远动工作站 (MoDEM 或数据口 ) 与调度中心通讯。间隔层网络通信介质采

用屏蔽双绞线 ( 穿管敷设 )，网络传输速率为 10Mb/s。站控层、间隔层网络安全可靠，具
有足够的抗电磁干扰能力，且具有基本的管理能力，对网络的工作状态能自动选择、协调

以及自动监测。网络微机监控系统的硬件设备目前已经能够达到很高的可靠性，并满足工
业标准，系统服务器及操作员站设备为站控层数据收集、处理、存贮及发送的中心，并能
把有关数据及画面经双机切换后显示于液晶显示器；操作员站是所内计算机监控系统的主

要人机界面，用于图形及报表显示、事件记录及报警状态显示和查询，设备状态和参数的
查询，操作指导，操作控制命令的解释和下达等等。通过操作员站，运行值班人员能实现

对全所生产设备的运行监测和操作控制。操作员站还具有音响报警处理，当变电所被监视
的设备产生预告信号或事故信号时，系统根据报警类型驱动语音报警装置发出不同的声音
报警，通知运行值班人员，以便及时处理；远动通信设备一般都采用双机配置，具有远动

数据处理及通信功能。远动通信设备信息要求直采直送，即直接接收来自间隔层的 I/O 数
据，进行处理后，按照调度端所要求的远动通信规约，完成与调度端的数据交换。远动主
站具备与主站端调试通信规约的人机界面。采用双机双通道切换装置，规约转换器用于实

现其他保护与监控系统的规约转换，安装在网控电子间内的其他第三方智能设备通过规约
