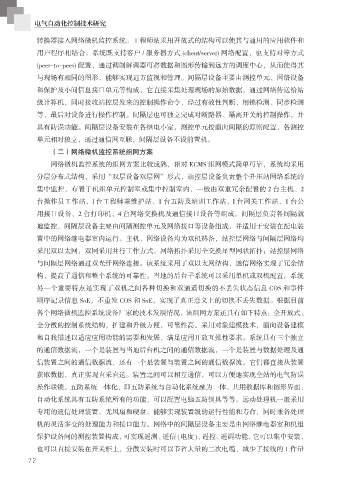

电气自动化控制技术研究

转换器接入网络微机监控系统。工程师站采用开放式的结构可以使其与通用的应用软件和

用户程序相结合，系统既支持客户 / 服务器方式 (client/server) 网络配置，也支持对等方式
(peer-to-peer) 配置，通过调制解调器可将数据和图形传输到远方的调度中心，从而使得其
与现场有相同的图形，能够实现远方监视和管理。间隔层设备主要由测控单元、网络设备

和保护及小间信息接口单元等构成，它直接采集处理现场的原始数据，通过网络传送给站
级计算机，同时接收站控层发来的控制操作命令，经过有效性判断、闭锁检测、同步检测
等，最后对设备进行操作控制。间隔层也可独立完成对断路器、隔离开关的控制操作，并

具有防误功能。间隔层设备安装在各继电小室，测控单元按面向间隔的原则配置，各测控
单元相对独立，通过通信网互联，间隔层设备不设前置机。
（二）网络微机监控系统组网方案

网络微机监控系统的组网方案比较成熟，相对 ECMS 组网模式简单可靠，系统均采用
分层分布式结构，采用“双层设备双层网”形式，站控层设备负责整个升压站网络系统的

集中监控，布置于机组单元控制室或集中控制室内，一般由双重冗余配置的 2 台主机、2
台操作员工作站、l 台工程师兼维护站、1 台五防及培训工作站、l 台网关工作站、1 台公
用接口设备、2 台打印机、4 台网络交换机及通信接口设备等组成。间隔层负责各间隔就

地监控，间隔层设备主要由间隔测控单元及网络接口等设备组成，并适用于安装在配电装
置中的网络继电器室内运行。主机、网络设备均为双机热备，站控层网络与间隔层网络均

采用双以太网，双网采用并行工作方式，网络拓扑采用全交换星型网状拓扑；站控层网络
与间隔层网络通过双光纤网络连接。该系统采用了双以太网结构，通信网络实现了冗余结
构，提高了通信和整个系统的可靠性。当地的后台子系统可以采用单机或双机配置。系统

另一个重要特点是实现了双机之间各种切换和双通道切换的不丢失状态信息 COS 和事件
顺序记录信息 SoE，不重发 COS 和 SoE，实现了真正意义上的切换不丢失数据。根据目前
各个网络微机监控系统设备厂家的技术发展情况，该组网方案还具有如下特点：全开放式、

全分散的控制系统结构，扩建和升级方便，可靠性高。采用对象建模技术，面向设备建模
和自我描述以适应应用功能的需要和发展，满足应用开放互操性要求。系统具有三个独立
的通信数据流，一个是装置与当地后台机之间的通信数据流，一个是装置与数据处理及通

信装置之间的通信数据流，还有一个是装置与装置之间的通信数据流。它们都直接从装置
获取数据，真正实现直采直送。装置之间可以相互通信，可以方便地实现全站的电气防误

操作联锁。五防系统一体化，即五防系统与自动化系统融为一体，共用数据库和图形界面，
自动化系统具有五防系统所有的功能，可以配置电脑五防锁具等等。远动处理机一般采用
专用的通信处理装置，无风扇和硬盘，能够实现装置级的运行性能和寿命，同时兼备处理

机的灵活多变的处理能力和接口能力。网络中的间隔层设备主要是由网络继电器室和机组
保护设备间的测控装置构成，可实现遥测、遥信 ( 电度 )、遥控、遥调功能，它可以集中安装，

也可以直接安装在开关柜上，分散安装时可以节省大量的二次电缆，减少了接线的工作量
