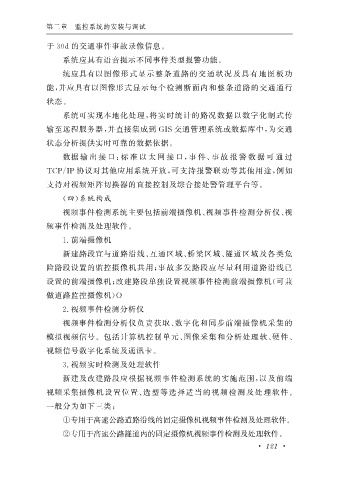

Page 129 - 高速公路机电系统集成与应用维护

第二章 监控系统的安装与调试

于 30d的交通事件事故录像信息。
系统应具有语音提示不同事件类型报警功能。
统应具有以图像形式显示整条道路的交通状况及具有地图板功

能, 并应具有以图像形式显示每个检测断面内和整条道路的交通通行

状态。
系统可实现本地化处理, 将实时统计的路况数据以数字化制式传
输至远程服务器, 并直接集成到 GIS 交通管理系统或数据库中, 为交通

状态分析提供实时可靠的数据依据。
数据 输 出 接 口: 标 准 以 太 网 接 口, 事 件、 事 故 报 警 数 据 可 通 过

TCP / IP 协议对其他应用系统开放, 可支持报警联动等其他用途, 例如
支持对视频矩阵切换器的直接控制及综合接处警管理平台等。
( 四) 系统构成

视频事件检测系统主要包括前端摄像机、 视频事件检测分析仪、 视

频事件检测及处理软件。
1. 前端摄像机
新建路段宜与道路沿线、 互通区域、 桥梁区域、 隧道区域及各类危

险路段设置的监控摄像机共用; 事故多发路段应尽量利用道路沿线已
设置的前端摄像机; 改建路段单独设置视频事件检测前端摄像机( 可兼

做道路监控摄像机) O
2. 视频事件检测分析仪
视频事件检测分析仪负责获取、 数字化和同步前端摄像机采集的

模拟视频信号。包括计算机控制单元、 图像采集和分析处理软、 硬件、

视频信号数字化系统及通讯卡。
3. 视频实时检测及处理软件
新建及改建路段应根据视频事件检测系统的实施范围, 以及前端

视频采集摄像机设置位置、 选型等选择适当的视频检测及处理软件。

一般分为如下三类:
①专用于高速公路道路沿线的固定摄像机视频事件检测及处理软件。
②专用于高速公路隧道内的固定摄像机视频事件检测及处理软件。
