Page 216 - 建筑材料专升本一本通

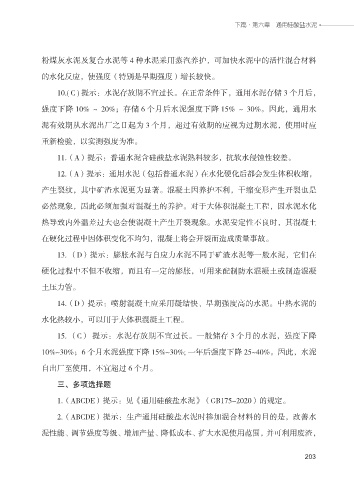

下篇·第六章 通用硅酸盐水泥

粉煤灰水泥及复合水泥等 4 种水泥采用蒸汽养护，可加快水泥中的活性混合材料
的水化反应，使强度（特别是早期强度）增长较快。

10.( C ) 提示：水泥存放期不宜过长。在正常条件下，通用水泥存储 3 个月后，

强度下降 10% ～ 20%；存储 6 个月后水泥强度下降 15% ～ 30%。因此，通用水
泥有效期从水泥出厂之日起为 3 个月，超过有效期的应视为过期水泥，使用时应

重新检验，以实测强度为准。

11.（A）提示：普通水泥含硅酸盐水泥熟料较多，抗软水侵蚀性较差。

12.（A）提示：通用水泥（包括普通水泥）在水化硬化后都会发生体积收缩，

产生裂纹，其中矿渣水泥更为显著。混凝土因养护不利，干缩变形产生开裂也是
必然现象，因此必须加强对混凝土的养护。对于大体积混凝土工程，因水泥水化

热导致内外温差过大也会使混凝土产生开裂现象。水泥安定性不良时，其混凝土

在硬化过程中因体积变化不均匀，混凝土将会开裂而造成质量事故。
13. （D）提示：膨胀水泥与自应力水泥不同于矿渣水泥等一般水泥，它们在

硬化过程中不但不收缩，而且有一定的膨胀，可用来配制防水混凝土或制造混凝

土压力管。

14.（D）提示：喷射混凝土应采用凝结快、早期强度高的水泥。中热水泥的

水化热较小，可以用于大体积混凝土工程。
15. （C） 提示：水泥存放期不宜过长。一般储存 3 个月的水泥，强度下降

10%~30%；6 个月水泥强度下降 15%~30%; 一年后强度下降 25~40%。因此，水泥

自出厂至使用，不宜超过 6 个月。
三、多项选择题

1.（ABCDE）提示：见《通用硅酸盐水泥》（GB175-2020）的规定。

2.（ABCDE）提示：生产通用硅酸盐水泥时掺加混合材料的目的是，改善水

泥性能、调节强度等级、增加产量、降低成本、扩大水泥使用范围，并可利用废渣，

203
203
