Page 221 - 建筑材料专升本一本通

建筑材料专升本一本通

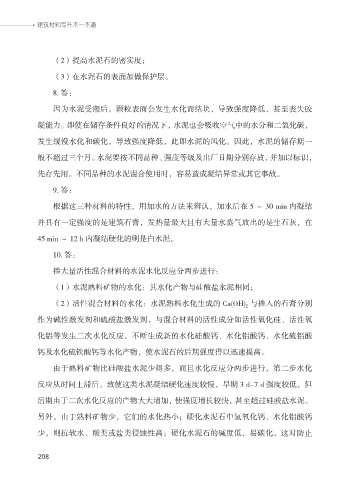

（2）提高水泥石的密实度；
（3）在水泥石的表面加做保护层。

8. 答：

因为水泥受潮后，颗粒表面会发生水化而结块，导致强度降低，甚至丧失胶
凝能力。即使在储存条件良好的情况下，水泥也会吸收空气中的水分和二氧化碳，

发生缓慢水化和碳化，导致强度降低，此即水泥的风化。因此，水泥的储存期一

般不超过三个月。水泥要按不同品种、强度等级及出厂日期分别存放，并加以标识，

先存先用。不同品种的水泥混合使用时，容易造成凝结异常或其它事故。

9. 答：
根据这三种材料的特性，用加水的方法来辨认，加水后在 5 ～ 30 min 内凝结

并具有一定强度的是建筑石膏，发热量最大且有大量水蒸气放出的是生石灰，在

45 min ～ 12 h 内凝结硬化的则是白水泥。
10. 答：

掺大量活性混合材料的水泥水化反应分两步进行：

（1）水泥熟料矿物的水化：其水化产物与硅酸盐水泥相同；

（2）活性混合材料的水化：水泥熟料水化生成的 Ca(OH) 2 与掺入的石膏分别

作为碱性激发剂和硫酸盐激发剂，与混合材料的活性成分如活性氧化硅、活性氧
化铝等发生二次水化反应，不断生成新的水化硅酸钙、水化铝酸钙、水化硫铝酸

钙及水化硫铁酸钙等水化产物，使水泥石的后期强度得以迅速提高。

由于熟料矿物比硅酸盐水泥少得多，而且水化反应分两步进行，第二步水化
反应从时间上滞后，致使这类水泥凝结硬化速度较慢，早期 3 d-7 d 强度较低，但

后期由于二次水化反应的产物大大增加，使强度增长较快，甚至超过硅酸盐水泥。

另外，由于熟料矿物少，它们的水化热小；硬化水泥石中氢氧化钙、水化铝酸钙

少，则抗软水、酸类或盐类侵蚀性高；硬化水泥石的碱度低，易碳化，这对防止

208
208
