Page 219 - 建筑材料专升本一本通

建筑材料专升本一本通

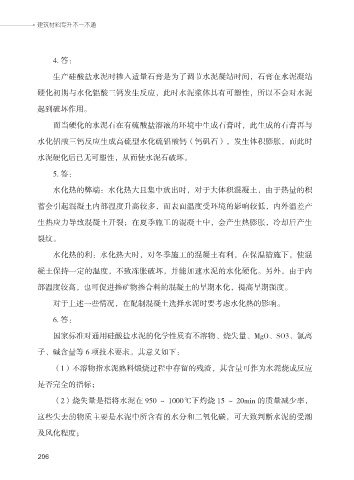

4. 答：
生产硅酸盐水泥时掺入适量石膏是为了调节水泥凝结时间，石膏在水泥凝结

硬化初期与水化铝酸三钙发生反应，此时水泥浆体具有可塑性，所以不会对水泥

起到破坏作用。
而当硬化的水泥石在有硫酸盐溶液的环境中生成石膏时，此生成的石膏再与

水化铝酸三钙反应生成高硫型水化硫铝酸钙（钙矾石），发生体积膨胀，而此时

水泥硬化后已无可塑性，从而使水泥石破坏。

5. 答：

水化热的弊端：水化热大且集中放出时，对于大体积混凝土，由于热量的积
蓄会引起混凝土内部温度升高较多，而表面温度受环境的影响较低，内外温差产

生热应力导致混凝土开裂；在夏季施工的混凝土中，会产生热膨胀，冷却后产生

裂纹。
水化热的利：水化热大时，对冬季施工的混凝土有利，在保温措施下，使混

凝土保持一定的温度，不致冻胀破坏，并能加速水泥的水化硬化。另外，由于内

部温度较高，也可促进掺矿物掺合料的混凝土的早期水化，提高早期强度。

对于上述一些情况，在配制混凝土选择水泥时要考虑水化热的影响。

6. 答：
国家标准对通用硅酸盐水泥的化学性质有不溶物、烧失量、MgO、SO3、氯离

子、碱含量等 6 项技术要求。其意义如下：

（1）不溶物指水泥熟料煅烧过程中存留的残渣，其含量可作为水泥烧成反应
是否完全的指标；

（2）烧失量是指将水泥在 950 ～ 1000℃下灼烧 15 ～ 20min 的质量减少率，

这些失去的物质主要是水泥中所含有的水分和二氧化碳，可大致判断水泥的受潮

及风化程度；

206
206
