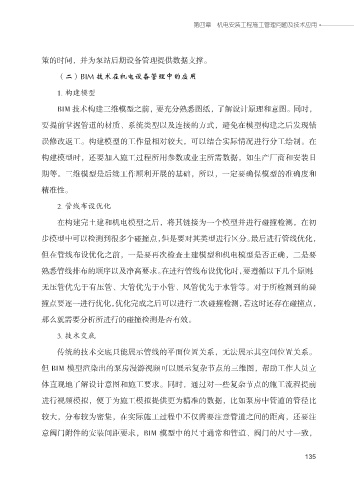

第四章 机电安装工程施工管理问题及技术应用
策的时间，并为泵站后期设备管理提供数据支撑。
（二）BIM 技术在机电设备管理中的应用
1. 构建模型
BIM 技术构建三维模型之前，要充分熟悉图纸，了解设计原理和意图。同时，
要提前掌握管道的材质、系统类型以及连接的方式，避免在模型构建之后发现错
误修改返工。构建模型的工作量相对较大，可以结合实际情况进行分工绘制。在
构建模型时，还要加入施工过程所用参数或业主所需数据，如生产厂商和安装日
期等。三维模型是后续工作顺利开展的基础，所以，一定要确保模型的准确度和
精准性。
2. 管线布设优化
在构建完土建和机电模型之后，将其链接为一个模型并进行碰撞检测，在初
步模型中可以检测到很多个碰撞点，但是要对其类型进行区分。最后进行管线优化，
但在管线布设优化之前，一是要再次检查土建模型和机电模型是否正确，二是要
熟悉管线排布的顺序以及净高要求。在进行管线布设优化时，要遵循以下几个原则：
无压管优先于有压管、大管优先于小管、风管优先于水管等。对于所检测到的碰
撞点要逐一进行优化，优化完成之后可以进行二次碰撞检测，若这时还存在碰撞点，
那么就需要分析所进行的碰撞检测是否有效。
3. 技术交底
传统的技术交底只能展示管线的平面位置关系，无法展示其空间位置关系。
但 BIM 模型渲染出的泵房漫游视频可以展示复杂节点的三维图，帮助工作人员立
体直观地了解设计意图和施工要求。同时，通过对一些复杂节点的施工流程提前
进行视频模拟，便于为施工模拟提供更为精准的数据，比如泵房中管道的管径比
较大，分布较为密集，在实际施工过程中不仅需要注意管道之间的距离，还要注
意阀门附件的安装间距要求，BIM 模型中的尺寸通常和管道、阀门的尺寸一致，
