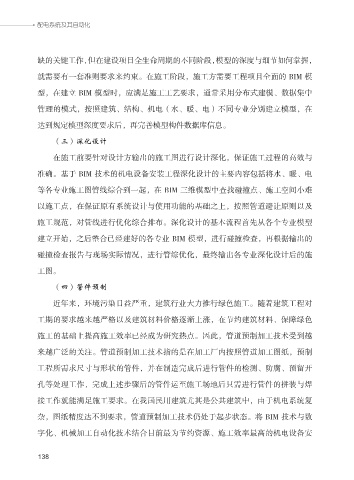

缺的关键工作，但在建设项目全生命周期的不同阶段，模型的深度与细节如何掌握，
就需要有一套准则要求来约束。在施工阶段，施工方需要工程项目全面的 BIM 模

型，在建立 BIM 模型时，应满足施工工艺要求，通常采用分布式建模、数据集中

管理的模式，按照建筑、结构、机电（水、暖、电）不同专业分别建立模型，在
达到规定模型深度要求后，再完善模型构件数据库信息。

（三）深化设计

在施工前要针对设计方输出的施工图进行设计深化，保证施工过程的高效与

准确。基于 BIM 技术的机电设备安装工程深化设计的主要内容包括将水、暖、电

等各专业施工图管线综合到一起，在 BIM 三维模型中查找碰撞点、施工空间小难
以施工点，在保证原有系统设计与使用功能的基础之上，按照管道避让原则以及

施工规范，对管线进行优化综合排布。深化设计的基本流程首先从各个专业模型

建立开始，之后整合已经建好的各专业 BIM 模型，进行碰撞检查，再根据输出的
碰撞检查报告与现场实际情况，进行管综优化，最终输出各专业深化设计后的施

工图。

（四）管件预制

近年来，环境污染日益严重，建筑行业大力推行绿色施工。随着建筑工程对

工期的要求越来越严格以及建筑材料价格逐渐上涨，在节约建筑材料、保障绿色
施工的基础上提高施工效率已经成为研究热点。因此，管道预制加工技术受到越

来越广泛的关注。管道预制加工技术指的是在加工厂内按照管道加工图纸，预制

工程所需求尺寸与形状的管件，并在制造完成后进行管件的检测、防腐、预留开
孔等处理工作，完成上述步骤后的管件运至施工场地后只需进行管件的拼装与焊

接工作就能满足施工要求。在我国民用建筑尤其是公共建筑中，由于机电系统复

杂，图纸精度达不到要求，管道预制加工技术仍处于起步状态。将 BIM 技术与数

字化、机械加工自动化技术结合目前最为节约资源、施工效率最高的机电设备安
