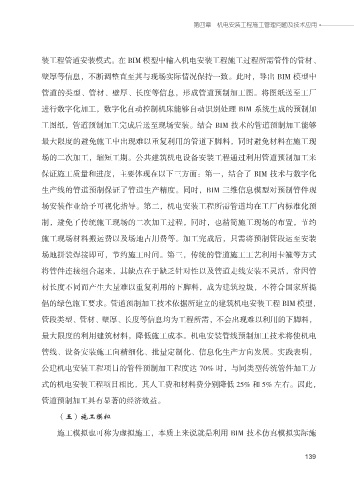

第四章 机电安装工程施工管理问题及技术应用

装工程管道安装模式。在 BIM 模型中输入机电安装工程施工过程所需管件的管材、
壁厚等信息，不断调整直至其与现场实际情况保持一致。此时，导出 BIM 模型中

管道的类型、管材、壁厚、长度等信息，形成管道预制加工图。将图纸送至工厂

进行数字化加工，数字化自动控制机床能够自动识别处理 BIM 系统生成的预制加
工图纸，管道预制加工完成后送至现场安装。结合 BIM 技术的管道预制加工能够

最大限度的避免施工中出现难以重复利用的管道下脚料，同时避免材料在施工现

场的二次加工，缩短工期。公共建筑机电设备安装工程通过利用管道预制加工来

保证施工质量和进度，主要体现在以下三方面：第一，结合了 BIM 技术与数字化

生产线的管道预制保证了管道生产精度。同时，BIM 三维信息模型对预制管件现
场安装作业给予可视化指导。第二，机电安装工程所需管道均在工厂内标准化预

制，避免了传统施工现场的二次加工过程，同时，也精简施工现场的布置，节约

施工现场材料搬运费以及场地占用费等。加工完成后，只需将预制管段运至安装
场地拼装焊接即可，节约施工时间。第三，传统的管道施工工艺利用卡箍等方式

将管件连接组合起来，其缺点在于缺乏针对性以及管道走线安装不灵活，常因管

材长度不同而产生大量难以重复利用的下脚料，成为建筑垃圾，不符合国家所提

倡的绿色施工要求。管道预制加工技术依据所建立的建筑机电安装工程 BIM 模型，

管段类型、管材、壁厚、长度等信息均为工程所需，不会出现难以利用的下脚料，
最大限度的利用建筑材料，降低施工成本。机电安装管线预制加工技术将使机电

管线、设备安装施工向精细化、批量定制化、信息化生产方向发展。实践表明，

公建机电安装工程项目的管件预制加工程度达 70% 时，与同类型传统管件加工方
式的机电安装工程项目相比，其人工费和材料费分别降低 25% 和 5% 左右。因此，

管道预制加工具有显著的经济效益。

（五）施工模拟

施工模拟也可称为虚拟施工，本质上来说就是利用 BIM 技术仿真模拟实际施
