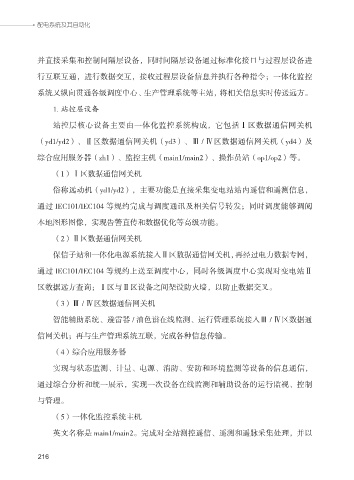

配电系统及其自动化

并直接采集和控制间隔层设备，同时间隔层设备通过标准化接口与过程层设备进
行互联互通，进行数据交互，接收过程层设备信息并执行各种指令；一体化监控

系统又纵向贯通各级调度中心、生产管理系统等主站，将相关信息实时传送远方。

1. 站控层设备
站控层核心设备主要由一体化监控系统构成，它包括Ⅰ区数据通信网关机

（yd1/yd2）、Ⅱ区数据通信网关机（yd3）、Ⅲ / Ⅳ区数据通信网关机（yd4）及

综合应用服务器（zh1）、监控主机（main1/main2）、操作员站（op1/op2）等。

（1）Ⅰ区数据通信网关机

俗称远动机（yd1/yd2），主要功能是直接采集变电站站内遥信和遥测信息，
通过 IEC101/IEC104 等规约完成与调度通讯及相关信号转发；同时调度能够调阅

本地图形图像，实现告警直传和数据优化等高级功能。

（2）Ⅱ区数据通信网关机
保信子站和一体化电源系统接入Ⅱ区数据通信网关机，再经过电力数据专网，

通过 IEC101/IEC104 等规约上送至调度中心，同时各级调度中心实现对变电站Ⅱ

区数据远方查询；Ⅰ区与Ⅱ区设备之间架设防火墙，以防止数据交叉。

（3）Ⅲ / Ⅳ区数据通信网关机

智能辅助系统、避雷器 / 油色谱在线监测、运行管理系统接入Ⅲ / Ⅳ区数据通
信网关机；再与生产管理系统互联，完成各种信息传输。

（4）综合应用服务器

实现与状态监测、计量、电源、消防、安防和环境监测等设备的信息通信，
通过综合分析和统一展示，实现一次设备在线监测和辅助设备的运行监视、控制

与管理。

（5）一体化监控系统主机

英文名称是 main1/main2。完成对全站测控遥信、遥测和遥脉采集处理，并以
