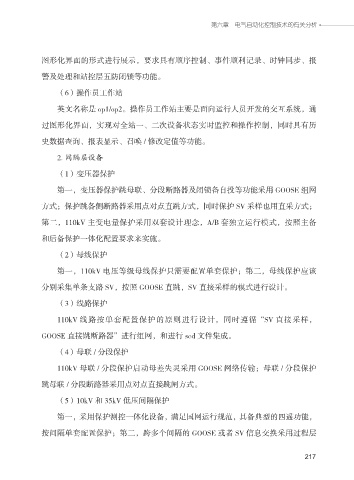

第六章 电气自动化控制技术的有关分析

图形化界面的形式进行展示，要求具有顺序控制、事件顺利记录、时钟同步、报
警及处理和站控层五防闭锁等功能。

（6）操作员工作站

英文名称是 op1/op2。操作员工作站主要是面向运行人员开发的交互系统，通
过图形化界面，实现对全站一、二次设备状态实时监控和操作控制，同时具有历

史数据查询、报表显示、召唤 / 修改定值等功能。

2. 间隔层设备

（1）变压器保护

第一，变压器保护跳母联、分段断路器及闭锁备自投等功能采用 GOOSE 组网
方式；保护跳各侧断路器采用点对点直跳方式，同时保护 SV 采样也用直采方式；

第二，110kV 主变电量保护采用双套设计理念，A/B 套独立运行模式，按照主备

和后备保护一体化配置要求来实施。
（2）母线保护

第一，110kV 电压等级母线保护只需要配置单套保护；第二，母线保护应该

分别采集单条支路 SV，按照 GOOSE 直跳，SV 直接采样的模式进行设计。

（3）线路保护

110kV 线路按单套配置保护的原则进行设计，同时遵循“SV 直接采样，
GOOSE 直接跳断路器”进行组网，和进行 scd 文件集成。

（4）母联 / 分段保护

110kV 母联 / 分段保护启动母差失灵采用 GOOSE 网络传输；母联 / 分段保护
跳母联 / 分段断路器采用点对点直接跳闸方式。

（5）10kV 和 35kV 低压间隔保护

第一，采用保护测控一体化设备，满足国网运行规范，具备典型的四遥功能，

按间隔单套配置保护；第二，跨多个间隔的 GOOSE 或者 SV 信息交换采用过程层

217
