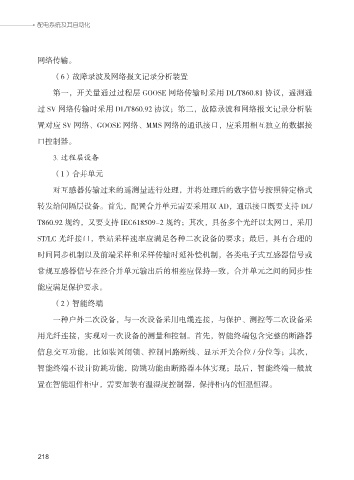

网络传输。
（6）故障录波及网络报文记录分析装置
第一，开关量通过过程层 GOOSE 网络传输时采用 DL/T860.81 协议，遥测通
过 SV 网络传输时采用 DL/T860.92 协议；第二，故障录波和网络报文记录分析装
置对应 SV 网络、GOOSE 网络、MMS 网络的通讯接口，应采用相互独立的数据接
口控制器。
3. 过程层设备
（1）合并单元
对互感器传输过来的遥测量进行处理，并将处理后的数字信号按照特定格式
转发给间隔层设备。首先，配置合并单元需要采用双 AD，通讯接口既要支持 DL/
T860.92 规约，又要支持 IEC618509-2 规约；其次，具备多个光纤以太网口，采用
ST/LC 光纤接口，整站采样速率应满足各种二次设备的要求；最后，具有合理的
时间同步机制以及前端采样和采样传输时延补偿机制，各类电子式互感器信号或
常规互感器信号在经合并单元输出后的相差应保持一致，合并单元之间的同步性
能应满足保护要求。
（2）智能终端
一种户外二次设备，与一次设备采用电缆连接，与保护、测控等二次设备采
用光纤连接，实现对一次设备的测量和控制。首先，智能终端包含完整的断路器
信息交互功能，比如装置闭锁、控制回路断线、显示开关合位 / 分位等；其次，
智能终端不设计防跳功能，防跳功能由断路器本体实现；最后，智能终端一般放
置在智能组件柜中，需要加装有温湿度控制器，保持柜内的恒温恒湿。
