第二章 城市道路施工技术研究

（四）施工准备
现场配备全站仪、自动安平水准仪、钢卷尺和 GPS 仪器，定期到标准计量
所检测中心进行检定，建立测量仪器状态台帐。

根据桩基的图纸设计、施工进度、环保及水保要求，依据桩基施工计划，每
两承台中间位置设置泥浆制浆站，站内设置浆液拌制设备、水池、制浆池、沉淀池；
为减小污染采用钢箱作为制浆池和沉淀池。钢箱尺寸 6m×3m×1.5m=27m³，钢
箱加工钢板厚度 8mm，采用∠ 75 角钢包边，10# 槽钢进行背肋加固，φ32 钢筋

做吊耳，φ48×3.5mm 钢管做临时支撑，泥浆采用 4 寸泥浆泵送至孔内，灌注混
凝土时抽回泥浆池。
在“三通一平”的基础上，钻孔的准备工作主要有桩位测量及放样、制作和
埋设护筒；泥浆备料调制、泥浆循环系统设置及准备钻孔机具等。钻孔桩施工前

先探明每根桩桩位处有否地下障碍物及市政管线，对影响桩基施工的雨污水管道
必须挖除后方可施工。
1. 测量放线及定位
施工放样前，复核设计提供的测量点位，复测平面控制网和高程控制网，进

行平差，精度达到规范要求，方可进行施工放样。在施工放样桩位确定后，以桩
基中心为圆心，以大于桩身半径在四周设立十字护桩，护筒做好标记并加固稳定。
经监理工程师核查、批准后开钻。

2. 群桩、排桩的护桩放样与埋设
（1）由专职测量人员采用全站仪或 GPS 对桩位采用坐标法进行实地放样。
（2）沿桥宽方向一次放出整排护桩桩位，沿桥长方向放出两排护桩桩位
（如图 2.3-2）。

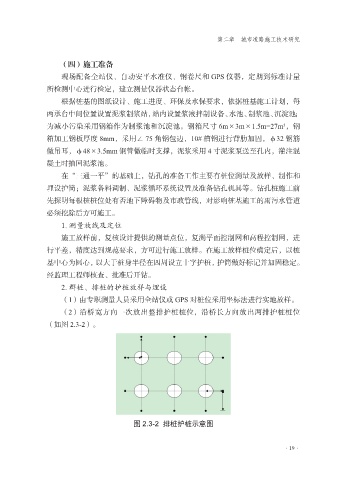

图 2.3-2 排桩护桩示意图

·19·
