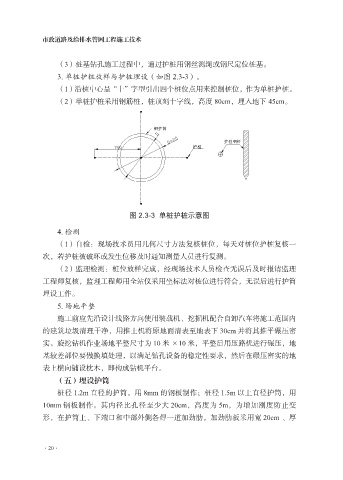

市政道路及给排水管网工程施工技术
（3）桩基钻孔施工过程中，通过护桩用钢丝测绳或钢尺定位桩基。
3. 单桩护桩放样与护桩埋设（如图 2.3-3）。
（1）沿桩中心呈“十”字型引出四个桩位点用来控制桩位，作为单桩护桩。
（2）单桩护桩采用钢筋桩，桩顶刻十字线，高度 80cm，埋入地下 45cm。
图 2.3-3 单桩护桩示意图
4. 检测
（1）自检：现场技术员用几何尺寸方法复核桩位，每天对桩位护桩复核一
次，若护桩被破坏或发生位移及时通知测量人员进行复测。
（2）监理检测：桩位放样完成，经现场技术人员检查无误后及时报请监理
工程师复核，监理工程师用全站仪采用坐标法对桩位进行符合，无误后进行护筒
埋设工作。
5. 场地平整
施工前应先沿设计线路方向使用装载机、挖掘机配合自卸汽车将施工范围内
的建筑垃圾清理干净，用推土机将原地面清表至地表下 30cm 并将其推平碾压密
实。旋挖钻机作业场地平整尺寸为 10 米×10 米，平整后用压路机进行碾压，地
基较差部位要做换填处理，以满足钻孔设备的稳定性要求，然后在碾压密实的地
表上横向铺设枕木，即构成钻机平台。
（五）埋设护筒
桩径 1.2m 直径的护筒，用 8mm 的钢板制作；桩径 1.5m 以上直径护筒，用
10mm 钢板制作。其内径比孔径至少大 20cm，高度为 5m，为增加刚度防止变
形，在护筒上、下端口和中部外侧各焊一道加劲肋，加劲肋板采用宽 20cm 、厚
