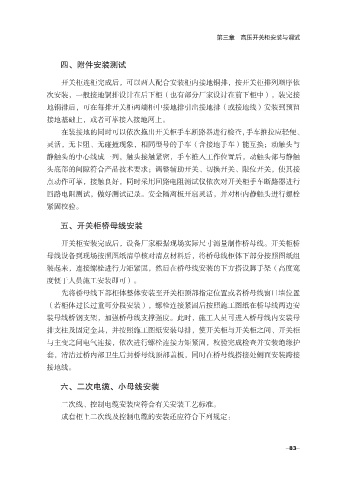

第三章 高压开关柜安装与调试

四、附件安装测试

开关柜连柜完成后，可以两人配合安装柜内接地铜排，按开关柜排列顺序依
次安装，一般接地铜排设计在后下柜（也有部分厂家设计在前下柜中），装完接

地铜排后，可在每排开关柜两端柜中接地排引出接地排（或接地线）安装到预留
接地基础上，或者可靠接入接地网上。
在装接地的同时可以依次拖出开关柜手车断路器进行检查，手车推拉应轻便、

灵活，无卡阻、无碰撞现象，相同型号的手车（含接地手车）能互换；动触头与
静触头的中心线成一列，触头接触紧密，手车推入工作位置后，动触头部与静触
头底部的间隙符合产品技术要求；调整辅助开关、切换开关、限位开关，使其接
点动作可靠，接触良好，同时采用回路电阻测试仪依次对开关柜手车断路器进行
回路电阻测试，做好测试记录。安全隔离板开启灵活，并对柜内静触头进行螺栓

紧固校验。

五、开关柜桥母线安装

开关柜安装完成后，设备厂家根据现场实际尺寸测量制作桥母线。开关柜桥
母线设备到现场按照图纸清单核对清点材料后，将桥母线柜体下部分按照图纸组
装起来，连接螺栓进行力矩紧固，然后在桥母线安装的下方搭设脚手架（高度宽
度便于人员施工安装即可）。
先将桥母线下部柜体整体安装至开关柜顶部指定位置或者桥母线窗口墙位置

（若柜体过长过重可分段安装），螺栓连接紧固后按照施工图纸在桥母线两边安
装母线桥钢支架，加强桥母线支撑强度。此时，施工人员可进入桥母线内安装母
排支柱及固定金具，并按照施工图纸安装母排，使开关柜与开关柜之间、开关柜

与主变之间电气连接，依次进行螺栓连接力矩紧固，校验完成检查并安装绝缘护
套，清洁过桥内部卫生后封桥母线顶部盖板，同时在桥母线搭接处侧面安装跨接
接地线。

六、二次电缆、小母线安装

二次线、控制电缆安装应符合有关安装工艺标准。
成套柜上二次线及控制电缆的安装还应符合下列规定：
