Page 227 - 智能变电站电气设备安装与调试技术
P. 227
第十五章 远传试验及验收
1. 填写变电站基本信息
如图 15-3 所示，选择该变电站的基本信息，包括变电站属性，变电站高、中、
低压侧的电压等级及接线形式。右侧显示接线方式对应的接线图图示。

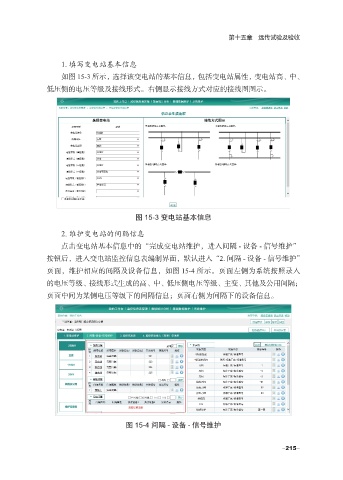

图 15-3 变电站基本信息
2. 维护变电站的间隔信息
点击变电站基本信息中的“完成变电站维护，进入间隔 - 设备 - 信号维护”
按钮后，进入变电站监控信息表编制界面，默认进入“2. 间隔 - 设备 - 信号维护”
页面，维护相应的间隔及设备信息，如图 15-4 所示。页面左侧为系统按照录入
的电压等级、接线形式生成的高、中、低压侧电压等级、主变、其他及公用间隔；
页面中间为某侧电压等级下的间隔信息；页面右侧为间隔下的设备信息。
图 15-4 间隔 - 设备 - 信号维护
-215-
