智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

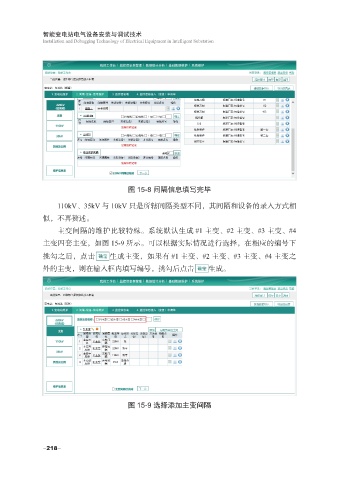

图 15-8 间隔信息填写完毕
110kV、35kV 与 10kV 只是所辖间隔类型不同，其间隔和设备的录入方式相
似，不再赘述。
主变间隔的维护比较特殊。系统默认生成 #1 主变、#2 主变、#3 主变、#4
主变四套主变，如图 15-9 所示。可以根据实际情况进行选择，在相应的编号下
挑勾之后，点击 生成主变，如果有 #1 主变、#2 主变、#3 主变、#4 主变之
外的主变，则在输入框内填写编号，挑勾后点击 生成。
图 15-9 选择添加主变间隔
-218-
