Page 228 - 智能变电站电气设备安装与调试技术

智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

系统会根据电压等级和接线形式，自动生成相应的间隔类型，在某一间隔类
型（如线路间隔）右上角的输入框内输入对应的间隔数量，点击添加生成相应数
量的空白间隔。

填写间隔信息。在新建的空白间隔列表上，单击鼠标，该行成为可编辑态，
填写该间隔的信息。系统会对每一个文本框的添加内容进行智能提醒。
对于线路间隔：按照系统给出的间隔信息提醒，填写该出线间隔的线路名称
（如“东安线”），选择间隔属性（完整间隔 / 待用间隔），填写该出线相应开

关编号（如“221”）。填写完毕后，点击页面的任意其他位置即可进行保存。
如图 15-5 所示。

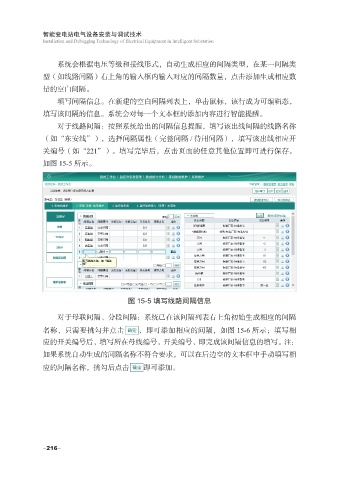

图 15-5 填写线路间隔信息

对于母联间隔、分段间隔：系统已在该间隔列表右上角初始生成相应的间隔
名称，只需要挑勾并点击 ，即可添加相应的间隔，如图 15-6 所示；填写相
应的开关编号后，填写所在母线编号，开关编号，即完成该间隔信息的填写。注：

如果系统自动生成的间隔名称不符合要求，可以在后边空的文本框中手动填写相
应的间隔名称，挑勾后点击 即可添加。

-216-
