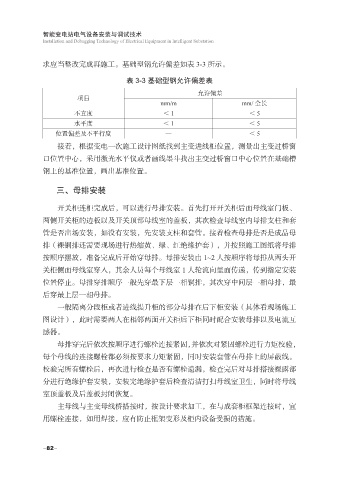

求应当整改完成再施工。基础型钢允许偏差如表 3-3 所示。

表 3-3 基础型钢允许偏差表
允许偏差
项目
mm/m mm/ 全长
不直度 ＜ 1 ＜ 5
水平度 ＜ 1 ＜ 5
位置偏差及不平行度 — ＜ 5
接着，根据变电一次施工设计图纸找到主变进线柜位置，测量出主变过桥窗
口位置中心，采用激光水平仪或者画线墨斗找出主变过桥窗口中心位置在基础槽
钢上的基准位置，画出基准位置。

三、母排安装

开关柜连柜完成后，可以进行母排安装。首先打开开关柜后面母线室门板、
两侧开关柜的边板以及开关顶部母线室的盖板，其次检查母线室内母排支柱和套

管是否出场安装，如没有安装，先安装支柱和套管。接着检查母排是否是成品母
排（裸铜排还需要现场进行热缩黄、绿、红绝缘护套），并按照施工图纸将母排
按顺序摆放，准备完成后开始穿母排。母排安装由 1~2 人按顺序将母排从两头开
关柜侧面母线室穿入，其余人员每个母线室 1 人轮流向里面传递，传到指定安装
位置停止。母排穿排顺序一般先穿最下层一相铜排，其次穿中间层一相母排，最

后穿最上层一相母排。
一般隔离分段柜或者进线提升柜的部分母排在后下柜安装（具体看现场施工
图设计），此时需要两人在相邻两面开关柜后下柜同时配合安装母排以及电流互

感器。
母排穿完后依次按顺序进行螺栓连接紧固，并依次对紧固螺栓进行力矩校验，
每个母线的连接螺栓都必须按要求力矩紧固，同时安装套管在母排上的屏蔽线。
校验完所有螺栓后，再次进行检查是否有螺栓遗漏，检查完后对母排搭接裸露部
分进行绝缘护套安装，安装完绝缘护套后检查清洁打扫母线室卫生，同时将母线

室顶盖板及后盖板封闭恢复。
主母线与主变母线桥搭接时，按设计要求加工，在与成套柜框架连接时，宜
用螺栓连接，如用焊接，应有防止框架变形及柜内设备受损的措施。
