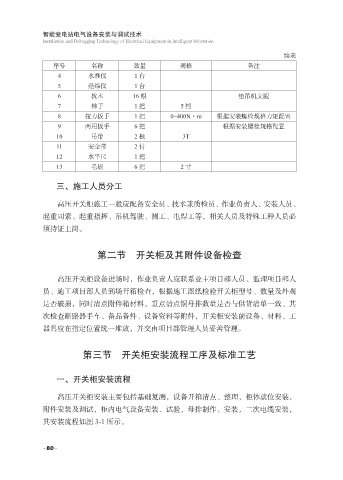

续表
序号 名称 数量 规格 备注
4 水准仪 1 台
5 经纬仪 1 台
6 枕木 16 根 垫吊机支腿
7 梯子 1 把 5 档
8 扭力扳手 1 把 0~400N·m 根据安装螺栓规格力矩配置
9 两用扳手 6 把 根据安装螺栓规格配置
10 吊带 2 根 3T
11 安全带 2 付
12 水平尺 1 把
13 毛刷 6 把 2 寸

三、施工人员分工

高压开关柜施工一般应配备安全员、技术兼质检员、作业负责人、安装人员、
起重司索、起重指挥、吊机驾驶、测工、电焊工等，相关人员及特殊工种人员必

须持证上岗。

第二节 开关柜及其附件设备检查

高压开关柜设备进场时，作业负责人应联系业主项目部人员、监理项目部人
员、施工项目部人员到场开箱检查，根据施工图纸检验开关柜型号、数量及外观
是否破损，同时清点附件箱材料，重点清点铜母排数量是否与供货清单一致、其

次检查断路器手车、备品备件、设备资料等附件，开关柜安装前设备、材料、工
器具应在指定位置统一堆放，并交由项目部管理人员妥善管理。

第三节 开关柜安装流程工序及标准工艺

一、开关柜安装流程

高压开关柜安装主要包括基础复测，设备开箱清点、整理，柜体就位安装，

附件安装及调试，柜内电气设备安装、试验，母排制作、安装，二次电缆安装，
其安装流程如图 3-1 所示。
