第四章 PLC 基本控制指令

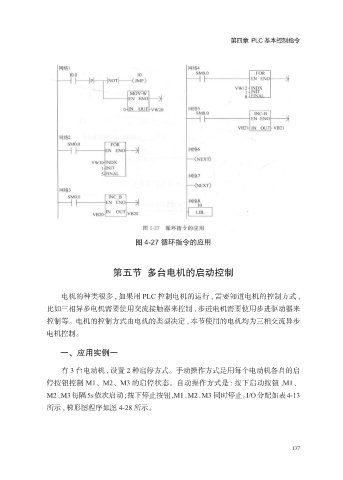

图 4-27 循环指令的应用
第五节 多台电机的启动控制
电机的种类很多 , 如果用 PLC 控制电机的运行 , 需要知道电机的控制方式 ,
比如三相异步电机需要使用交流接触器来控制 , 步进电机需要使用步进驱动器来
控制等。电机的控制方式由电机的类型决定 , 本节使用的电机均为三相交流异步
电机控制。
一、应用实例一
有 3 台电动机 , 设置 2 种启停方式。手动操作方式是用每个电动机各自的启
停按钮控制 M1、M2、M3 的启停状态。自动操作方式是 : 按下启动按钮 ,M1、
M2、M3每隔5s依次启动;按下停止按钮,M1、M2、M3 同时停止。I/O分配如表4-13
所示 , 梯形图程序如图 4-28 所示。
137
