可编程控制器设计原理

期，但若用特殊辅助继电器 SM0.0 作为跳转指令的工作条件，跳转就成为无条
件的。
跳转与标号指令程序举例分析如下：

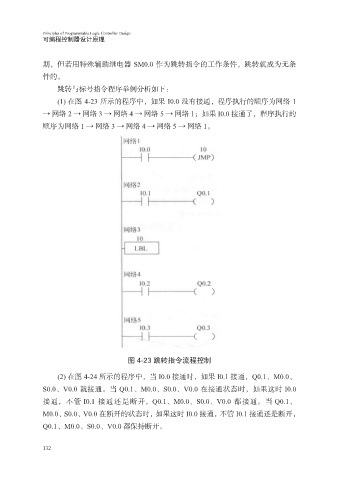

(1) 在图 4-23 所示的程序中，如果 I0.0 没有接通，程序执行的顺序为网络 1
→ 网络 2 → 网络 3 → 网络 4 → 网络 5 → 网络 1；如果 I0.0 接通了，程序执行的
顺序为网络 1 → 网络 3 → 网络 4 → 网络 5 → 网络 1。

图 4-23 跳转指令流程控制

(2) 在图 4-24 所示的程序中，当 I0.0 接通时，如果 I0.1 接通，Q0.1、M0.0、
S0.0、V0.0 就接通。当 Q0.1、M0.0、S0.0、V0.0 在接通状态时，如果这时 I0.0
接通，不管 I0.1 接通还是断开，Q0.1、M0.0、S0.0、V0.0 都接通。当 Q0.1、
M0.0、S0.0、V0.0 在断开的状态时，如果这时 I0.0 接通，不管 I0.1 接通还是断开，

Q0.1、M0.0、S0.0、V0.0 都保持断开。
