第五章 自动往返送料小车控制：S7-200 的 SCR 指令
第五章 自动往返送料小车控制：S7-200 的
SCR 指令
第一节 SCR 指令基础
顺序功能图中除了使用位存储器 M 代表各步外还可以使用顺序控制继电器
S 代表各步。使用 S 代表各步的顺序功能图设计梯形图时 , 需要用到 SCR 指令。
使用 SCR 指令时，相应的顺序功能图中的步用 S-bit 表示。顺序功能图如图 5-1
所示。S7-200 系列 CPU 中的顺序控制继电器 (S) 是专门用于编制与时序相关的
控制程序的 , 它能够按照自然的工艺过程编制状态控制程序。顺序控制继电器指
令如表 5-1 所示。

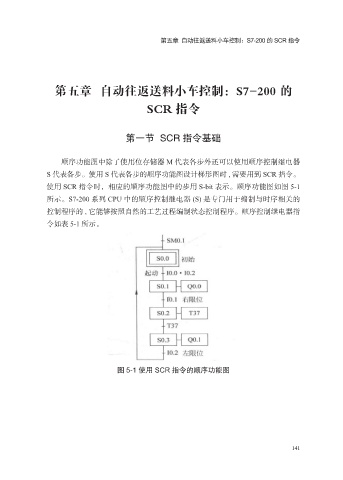

图 5-1 使用 SCR 指令的顺序功能图
141
