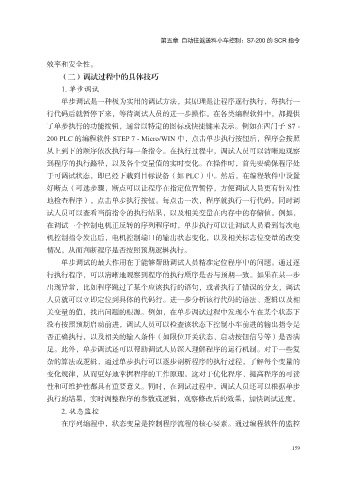

第五章 自动往返送料小车控制：S7-200 的 SCR 指令

效率和安全性。
（二）调试过程中的具体技巧

1. 单步调试
单步调试是一种极为实用的调试方法，其原理是让程序逐行执行，每执行一
行代码后就暂停下来，等待调试人员的进一步操作。在各类编程软件中，都提供
了单步执行的功能按钮，通常以特定的图标或快捷键来表示。例如在西门子 S7 -
200 PLC 的编程软件 STEP 7 - Micro/WIN 中，点击单步执行按钮后，程序会按照

从上到下的顺序依次执行每一条指令。在执行过程中，调试人员可以清晰地观察
到程序的执行路径，以及各个变量值的实时变化。在操作时，首先要确保程序处
于可调试状态，即已经下载到目标设备（如 PLC）中。然后，在编程软件中设置
好断点（可选步骤，断点可以让程序在指定位置暂停，方便调试人员更有针对性

地检查程序），点击单步执行按钮。每点击一次，程序就执行一行代码，同时调
试人员可以查看当前指令的执行结果，以及相关变量在内存中的存储值。例如，
在调试一个控制电机正反转的序列程序时，单步执行可以让调试人员看到每次电
机控制指令发出后，电机控制端口的输出状态变化，以及相关标志位变量的改变

情况，从而判断程序是否按照预期逻辑执行。
单步调试的最大作用在于能够帮助调试人员精准定位程序中的问题。通过逐
行执行程序，可以清晰地观察到程序的执行顺序是否与预期一致。如果在某一步
出现异常，比如程序跳过了某个应该执行的语句，或者执行了错误的分支，调试

人员就可以立即定位到具体的代码行。进一步分析该行代码的语法、逻辑以及相
关变量的值，找出问题的根源。例如，在单步调试过程中发现小车在某个状态下
没有按照预期启动前进，调试人员可以检查该状态下控制小车前进的输出指令是
否正确执行，以及相关的输入条件（如限位开关状态、启动按钮信号等）是否满

足。此外，单步调试还可以帮助调试人员深入理解程序的运行机制。对于一些复
杂的算法或逻辑，通过单步执行可以逐步剖析程序的执行过程，了解每个变量的
变化规律，从而更好地掌握程序的工作原理。这对于优化程序、提高程序的可读
性和可维护性都具有重要意义。同时，在调试过程中，调试人员还可以根据单步

执行的结果，实时调整程序的参数或逻辑，观察修改后的效果，加快调试进度。
2. 状态监控
在序列编程中，状态变量是控制程序流程的核心要素。通过编程软件的监控
