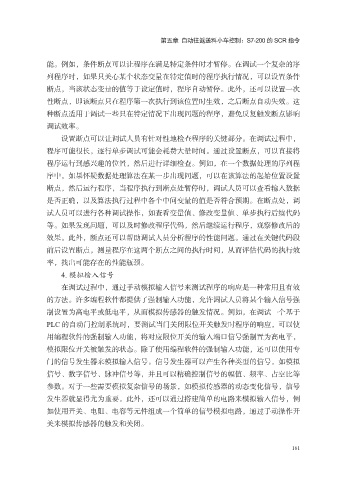

第五章 自动往返送料小车控制：S7-200 的 SCR 指令

能。例如，条件断点可以让程序在满足特定条件时才暂停。在调试一个复杂的序
列程序时，如果只关心某个状态变量在特定值时的程序执行情况，可以设置条件
断点，当该状态变量的值等于设定值时，程序自动暂停。此外，还可以设置一次

性断点，即该断点只在程序第一次执行到该位置时生效，之后断点自动失效。这
种断点适用于调试一些只在特定情况下出现问题的程序，避免反复触发断点影响
调试效率。
设置断点可以让调试人员有针对性地检查程序的关键部分。在调试过程中，

程序可能很长，逐行单步调试可能会耗费大量时间。通过设置断点，可以直接将
程序运行到感兴趣的位置，然后进行详细检查。例如，在一个数据处理的序列程
序中，如果怀疑数据处理算法在某一步出现问题，可以在该算法的起始位置设置
断点，然后运行程序，当程序执行到断点处暂停时，调试人员可以查看输入数据

是否正确，以及算法执行过程中各个中间变量的值是否符合预期。在断点处，调
试人员可以进行各种调试操作，如查看变量值、修改变量值、单步执行后续代码
等。如果发现问题，可以及时修改程序代码，然后继续运行程序，观察修改后的
效果。此外，断点还可以帮助调试人员分析程序的性能问题。通过在关键代码段

前后设置断点，测量程序在这两个断点之间的执行时间，从而评估代码的执行效
率，找出可能存在的性能瓶颈。
4. 模拟输入信号
在调试过程中，通过手动模拟输入信号来测试程序的响应是一种常用且有效

的方法。许多编程软件都提供了强制输入功能，允许调试人员将某个输入信号强
制设置为高电平或低电平，从而模拟传感器的触发情况。例如，在调试一个基于
PLC 的自动门控制系统时，要测试当门关闭限位开关触发时程序的响应，可以使
用编程软件的强制输入功能，将对应限位开关的输入端口信号强制置为高电平，

模拟限位开关被触发的状态。除了使用编程软件的强制输入功能，还可以使用专
门的信号发生器来模拟输入信号。信号发生器可以产生各种类型的信号，如模拟
信号、数字信号、脉冲信号等，并且可以精确控制信号的幅值、频率、占空比等
参数。对于一些需要模拟复杂信号的场景，如模拟传感器的动态变化信号，信号

发生器就显得尤为重要。此外，还可以通过搭建简单的电路来模拟输入信号，例
如使用开关、电阻、电容等元件组成一个简单的信号模拟电路，通过手动操作开
关来模拟传感器的触发和关闭。

161
