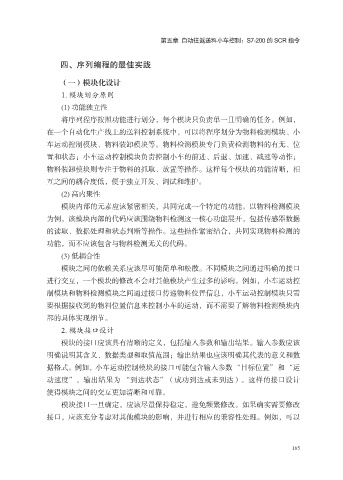

第五章 自动往返送料小车控制：S7-200 的 SCR 指令

四、序列编程的最佳实践

（一）模块化设计
1. 模块划分原则

(1) 功能独立性
将序列程序按照功能进行划分，每个模块只负责单一且明确的任务。例如，
在一个自动化生产线上的送料控制系统中，可以将程序划分为物料检测模块、小

车运动控制模块、物料装卸模块等。物料检测模块专门负责检测物料的有无、位
置和状态；小车运动控制模块负责控制小车的前进、后退、加速、减速等动作；
物料装卸模块则专注于物料的抓取、放置等操作。这样每个模块的功能清晰，相
互之间的耦合度低，便于独立开发、调试和维护。
(2) 高内聚性

模块内部的元素应该紧密相关，共同完成一个特定的功能。以物料检测模块
为例，该模块内部的代码应该围绕物料检测这一核心功能展开，包括传感器数据
的读取、数据处理和状态判断等操作。这些操作紧密结合，共同实现物料检测的

功能，而不应该包含与物料检测无关的代码。
(3) 低耦合性
模块之间的依赖关系应该尽可能简单和松散。不同模块之间通过明确的接口
进行交互，一个模块的修改不会对其他模块产生过多的影响。例如，小车运动控
制模块和物料检测模块之间通过接口传递物料位置信息，小车运动控制模块只需

要根据接收到的物料位置信息来控制小车的运动，而不需要了解物料检测模块内
部的具体实现细节。
2. 模块接口设计

模块的接口应该具有清晰的定义，包括输入参数和输出结果。输入参数应该
明确说明其含义、数据类型和取值范围；输出结果也应该明确其代表的意义和数
据格式。例如，小车运动控制模块的接口可能包含输入参数 “目标位置” 和 “运
动速度”，输出结果为 “到达状态”（成功到达或未到达）。这样的接口设计
使得模块之间的交互更加清晰和可靠。

模块接口一旦确定，应该尽量保持稳定，避免频繁修改。如果确实需要修改
接口，应该充分考虑对其他模块的影响，并进行相应的兼容性处理。例如，可以

165
