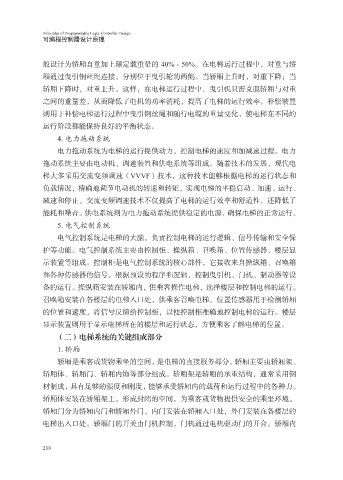

般设计为轿厢自重加上额定载重量的 40% - 50%。在电梯运行过程中，对重与轿
厢通过曳引钢丝绳连接，分别位于曳引轮的两侧。当轿厢上升时，对重下降；当
轿厢下降时，对重上升。这样，在电梯运行过程中，曳引机只需克服轿厢与对重

之间的重量差，从而降低了电机的功率消耗，提高了电梯的运行效率。补偿装置
则用于补偿电梯运行过程中曳引钢丝绳和随行电缆的重量变化，使电梯在不同的
运行阶段都能保持良好的平衡状态。
4. 电力拖动系统

电力拖动系统为电梯的运行提供动力，控制电梯的速度和加减速过程。电力
拖动系统主要由电动机、调速装置和供电系统等组成。随着技术的发展，现代电
梯大多采用交流变频调速（VVVF）技术，这种技术能够根据电梯的运行状态和
负载情况，精确地调节电动机的转速和转矩，实现电梯的平稳启动、加速、运行、

减速和停止。交流变频调速技术不仅提高了电梯的运行效率和舒适性，还降低了
能耗和噪音。供电系统则为电力拖动系统提供稳定的电源，确保电梯的正常运行。
5. 电气控制系统
电气控制系统是电梯的大脑，负责控制电梯的运行逻辑、信号传输和安全保

护等功能。电气控制系统主要由控制柜、操纵箱、召唤箱、位置传感器、楼层显
示装置等组成。控制柜是电气控制系统的核心部件，它接收来自操纵箱、召唤箱
和各种传感器的信号，根据预设的程序和逻辑，控制曳引机、门机、制动器等设
备的运行。操纵箱安装在轿厢内，供乘客操作电梯，选择楼层和控制电梯的运行。

召唤箱安装在各楼层的电梯入口处，供乘客召唤电梯。位置传感器用于检测轿厢
的位置和速度，将信号反馈给控制柜，以便控制柜准确地控制电梯的运行。楼层
显示装置则用于显示电梯所在的楼层和运行状态，方便乘客了解电梯的位置。
（二）电梯系统的关键组成部分

1. 轿厢
轿厢是乘客或货物乘坐的空间，是电梯的直接服务部分。轿厢主要由轿厢架、
轿厢体、轿厢门、轿厢内饰等部分组成。轿厢架是轿厢的承重结构，通常采用钢
材制成，具有足够的强度和刚度，能够承受轿厢内的载荷和运行过程中的各种力。

轿厢体安装在轿厢架上，形成封闭的空间，为乘客或货物提供安全的乘坐环境。
轿厢门分为轿厢内门和轿厢外门，内门安装在轿厢入口处，外门安装在各楼层的
电梯出入口处。轿厢门的开关由门机控制，门机通过电机驱动门的开合。轿厢内
