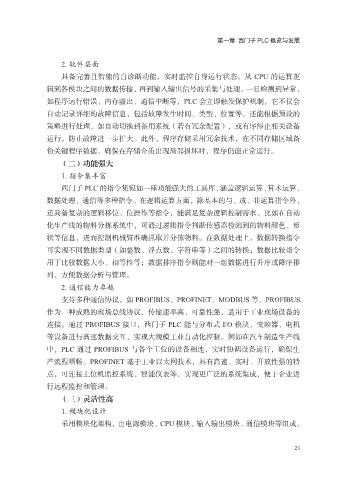

第一章 西门子 PLC 概览与发展

2. 软件层面
具备完善且智能的自诊断功能，实时监控自身运行状态。从 CPU 的运算逻
辑到各模块之间的数据传输，再到输入输出信号的采集与处理，一旦检测到异常，

如程序运行错误、内存溢出、通信中断等，PLC 会立即触发保护机制。它不仅会
自动记录详细的故障信息，包括故障发生时间、类型、位置等，还能根据预设的
策略进行处理，如自动切换到备用系统（若有冗余配置），或有序停止相关设备
运行，防止故障进一步扩大。此外，程序存储采用冗余技术，在不同存储区域备

份关键程序数据，确保在存储介质出现局部损坏时，程序仍能正常运行。
（二）功能强大
1. 指令集丰富
西门子 PLC 的指令集宛如一座功能强大的工具库，涵盖逻辑运算、算术运算、

数据处理、通信等多种指令。在逻辑运算方面，除基本的与、或、非运算指令外，
还具备复杂的逻辑移位、位操作等指令，能满足复杂逻辑控制需求。比如在自动
化生产线的物料分拣系统中，可通过逻辑指令判断传感器检测到的物料颜色、形
状等信息，进而控制机械臂准确抓取并分拣物料。在数据处理上，数据转换指令

可实现不同数据类型（如整数、浮点数、字符串等）之间的转换；数据比较指令
用于比较数据大小、相等性等；数据排序指令则能对一组数据进行升序或降序排
列，方便数据分析与管理。

2. 通信能力卓越
支持多种通信协议，如 PROFIBUS、PROFINET、MODBUS 等。PROFIBUS
作为一种成熟的现场总线协议，传输速率高、可靠性强，适用于工业现场设备的
连接。通过 PROFIBUS 接口，西门子 PLC 能与分布式 I/O 模块、变频器、电机
等设备进行高速数据交互，实现大规模工业自动化控制。例如在汽车制造生产线

中，PLC 通过 PROFIBUS 与各个工位的设备相连，实时协调设备运行，确保生
产流程顺畅。PROFINET 基于工业以太网技术，具有高速、实时、开放性强的特
点，可连接上位机监控系统、智能仪表等，实现更广泛的系统集成，便于企业进
行远程监控和管理。

（三）灵活性高
1. 模块化设计
采用模块化架构，由电源模块、CPU 模块、输入输出模块、通信模块等组成。

23
