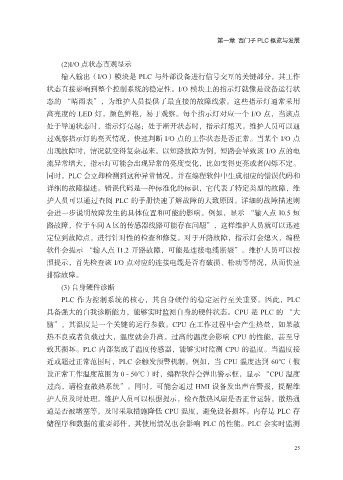

第一章 西门子 PLC 概览与发展

(2)I/O 点状态直观显示
输入输出（I/O）模块是 PLC 与外部设备进行信号交互的关键部分，其工作
状态直接影响到整个控制系统的稳定性。I/O 模块上的指示灯就像是设备运行状

态的 “晴雨表”，为维护人员提供了最直接的故障线索。这些指示灯通常采用
高亮度的 LED 灯，颜色鲜艳，易于观察。每个指示灯对应一个 I/O 点，当该点
处于导通状态时，指示灯亮起；处于断开状态时，指示灯熄灭。维护人员可以通
过观察指示灯的亮灭情况，快速判断 I/O 点的工作状态是否正常。当某个 I/O 点

出现故障时，情况就变得复杂起来。以短路故障为例，短路会导致该 I/O 点的电
流异常增大，指示灯可能会出现异常的亮度变化，比如变得更亮或者闪烁不定。
同时，PLC 会立即检测到这种异常情况，并在编程软件中生成相应的错误代码和
详细的故障描述。错误代码是一种标准化的标识，它代表了特定类型的故障，维

护人员可以通过查阅 PLC 的手册快速了解故障的大致原因。详细的故障描述则
会进一步说明故障发生的具体位置和可能的影响。例如，显示 “输入点 I0.5 短
路故障，位于车间 A 区的传感器线路可能存在问题”，这样维护人员就可以迅速
定位到故障点，进行针对性的检查和修复。对于开路故障，指示灯会熄灭，编程

软件会提示 “输入点 I1.2 开路故障，可能是连接电缆断裂”。维护人员可以按
照提示，首先检查该 I/O 点对应的连接电缆是否有破损、松动等情况，从而快速
排除故障。
(3) 自身硬件诊断

PLC 作为控制系统的核心，其自身硬件的稳定运行至关重要。因此，PLC
具备强大的自我诊断能力，能够实时监测自身的硬件状态。CPU 是 PLC 的 “大
脑”，其温度是一个关键的运行参数。CPU 在工作过程中会产生热量，如果散
热不良或者负载过大，温度就会升高。过高的温度会影响 CPU 的性能，甚至导

致其损坏。PLC 内部集成了温度传感器，能够实时监测 CPU 的温度。当温度接
近或超过正常范围时，PLC 会触发预警机制。例如，当 CPU 温度达到 60℃（假
设正常工作温度范围为 0 - 50℃）时，编程软件会弹出警示框，显示 “CPU 温度
过高，请检查散热系统”。同时，可能会通过 HMI 设备发出声音警报，提醒维

护人员及时处理。维护人员可以根据提示，检查散热风扇是否正常运转，散热通
道是否被堵塞等，及时采取措施降低 CPU 温度，避免设备损坏。内存是 PLC 存
储程序和数据的重要部件，其使用情况也会影响 PLC 的性能。PLC 会实时监测
