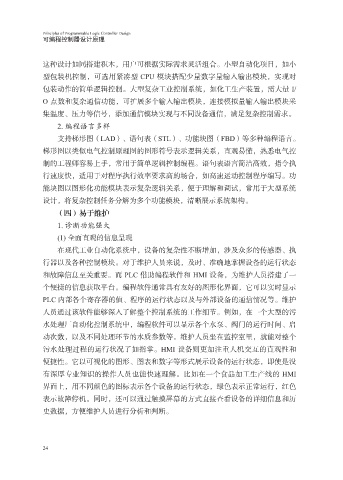

这种设计如同搭建积木，用户可根据实际需求灵活组合。小型自动化项目，如小
型包装机控制，可选用紧凑型 CPU 模块搭配少量数字量输入输出模块，实现对
包装动作的简单逻辑控制。大型复杂工业控制系统，如化工生产装置，需大量 I/
O 点数和复杂通信功能，可扩展多个输入输出模块，连接模拟量输入输出模块采
集温度、压力等信号，添加通信模块实现与不同设备通信，满足复杂控制需求。
2. 编程语言多样
支持梯形图（LAD）、语句表（STL）、功能块图（FBD）等多种编程语言。
梯形图以类似电气控制原理图的图形符号表示逻辑关系，直观易懂，熟悉电气控
制的工程师容易上手，常用于简单逻辑控制编程。语句表语言简洁高效，指令执
行速度快，适用于对程序执行效率要求高的场合，如高速运动控制程序编写。功
能块图以图形化功能模块表示复杂逻辑关系，便于理解和调试，常用于大型系统
设计，将复杂控制任务分解为多个功能模块，清晰展示系统架构。
（四）易于维护
1. 诊断功能强大
(1) 全面直观的信息呈现
在现代工业自动化系统中，设备的复杂性不断增加，涉及众多的传感器、执
行器以及各种控制模块。对于维护人员来说，及时、准确地掌握设备的运行状态
和故障信息至关重要。而 PLC 借助编程软件和 HMI 设备，为维护人员搭建了一
个便捷的信息获取平台。编程软件通常具有友好的图形化界面，它可以实时显示
PLC 内部各个寄存器的值、程序的运行状态以及与外部设备的通信情况等。维护
人员通过该软件能够深入了解整个控制系统的工作细节。例如，在一个大型的污
水处理厂自动化控制系统中，编程软件可以显示各个水泵、阀门的运行时间、启
动次数，以及不同处理环节的水质参数等。维护人员坐在监控室里，就能对整个
污水处理过程的运行状况了如指掌。HMI 设备则更加注重人机交互的直观性和
便捷性。它以可视化的图形、图表和数字等形式展示设备的运行状态，即使是没
有深厚专业知识的操作人员也能快速理解。比如在一个食品加工生产线的 HMI
界面上，用不同颜色的图标表示各个设备的运行状态，绿色表示正常运行，红色
表示故障停机。同时，还可以通过触摸屏幕的方式直接查看设备的详细信息和历
史数据，方便维护人员进行分析和判断。
