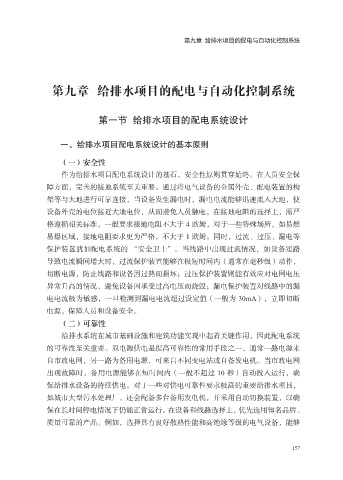

第九章 给排水项目的配电与自动化控制系统

第九章 给排水项目的配电与自动化控制系统

第一节 给排水项目的配电系统设计

一、给排水项目配电系统设计的基本原则

（一）安全性
作为给排水项目配电系统设计的基石，安全性原则贯穿始终。在人员安全保
障方面，完善的接地系统至关重要。通过将电气设备的金属外壳、配电装置的构

架等与大地进行可靠连接，当设备发生漏电时，漏电电流能够迅速流入大地，使
设备外壳的电位接近大地电位，从而避免人员触电。在接地电阻的选择上，需严
格遵循相关标准，一般要求接地电阻不大于 4 欧姆，对于一些特殊场所，如易燃
易爆区域，接地电阻要求更为严格，不大于 1 欧姆。同时，过流、过压、漏电等
保护装置犹如配电系统的 “安全卫士”。当线路中出现过流情况，如设备短路

导致电流瞬间增大时，过流保护装置能够在极短时间内（通常在毫秒级）动作，
切断电源，防止线路和设备因过热而损坏；过压保护装置则能有效应对电网电压
异常升高的情况，避免设备因承受过高电压而烧毁；漏电保护装置对线路中的漏

电电流极为敏感，一旦检测到漏电电流超过设定值（一般为 30mA），立即切断
电源，保障人员和设备安全。
（二）可靠性
给排水系统在城市基础设施和建筑功能实现中起着关键作用，因此配电系统
的可靠性至关重要。双电源供电是提高可靠性的常用手段之一，通常一路电源来

自市政电网，另一路为备用电源，可来自不同变电站或自备发电机。当市政电网
出现故障时，备用电源能够在短时间内（一般不超过 10 秒）自动投入运行，确
保给排水设备的持续供电。对于一些对供电可靠性要求极高的重要给排水项目，

如城市大型污水处理厂，还会配备多台备用发电机，并采用自动切换装置，以确
保在长时间停电情况下仍能正常运行。在设备和线路选择上，优先选用知名品牌、
质量可靠的产品。例如，选择具有良好散热性能和高绝缘等级的电气设备，能够

157
