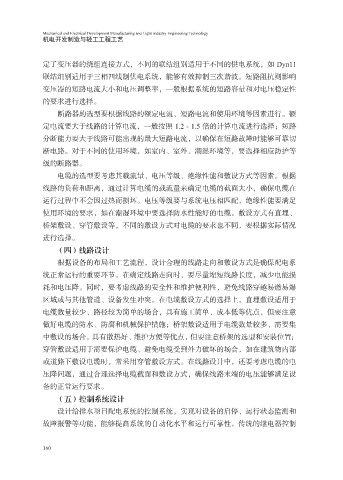

定了变压器的绕组连接方式，不同的联结组别适用于不同的供电系统，如 Dyn11
联结组别适用于三相四线制供电系统，能够有效抑制三次谐波。短路阻抗则影响
变压器的短路电流大小和电压调整率，一般根据系统的短路容量和对电压稳定性

的要求进行选择。
断路器的选型要根据线路的额定电流、短路电流和使用环境等因素进行。额
定电流要大于线路的计算电流，一般按照 1.2 - 1.5 倍的计算电流进行选择；短路
分断能力要大于线路可能出现的最大短路电流，以确保在短路故障时能够可靠切

断电路。对于不同的使用环境，如室内、室外、潮湿环境等，要选择相应防护等
级的断路器。
电缆的选型要考虑其载流量、电压等级、绝缘性能和敷设方式等因素。根据
线路的负荷和距离，通过计算电缆的载流量来确定电缆的截面大小，确保电缆在

运行过程中不会因过热而损坏。电压等级要与系统电压相匹配，绝缘性能要满足
使用环境的要求，如在潮湿环境中要选择防水性能好的电缆。敷设方式有直埋、
桥架敷设、穿管敷设等，不同的敷设方式对电缆的要求也不同，要根据实际情况
进行选择。

（四）线路设计
根据设备的布局和工艺流程，设计合理的线路走向和敷设方式是确保配电系
统正常运行的重要环节。在确定线路走向时，要尽量缩短线路长度，减少电能损
耗和电压降。同时，要考虑线路的安全性和维护便利性，避免线路穿越易燃易爆

区域或与其他管道、设备发生冲突。在电缆敷设方式的选择上，直埋敷设适用于
电缆数量较少、路径较为简单的场合，具有施工简单、成本低等优点，但要注意
做好电缆的防水、防腐和机械保护措施；桥架敷设适用于电缆数量较多、需要集
中敷设的场合，具有散热好、维护方便等优点，但要注意桥架的选型和安装位置；

穿管敷设适用于需要保护电缆、避免电缆受到外力破坏的场合，如在建筑物内部
或道路下敷设电缆时，常采用穿管敷设方式。在线路设计中，还要考虑电缆的电
压降问题，通过合理选择电缆截面和敷设方式，确保线路末端的电压能够满足设
备的正常运行要求。

（五）控制系统设计
设计给排水项目配电系统的控制系统，实现对设备的启停、运行状态监测和
故障报警等功能，能够提高系统的自动化水平和运行可靠性。传统的继电器控制
