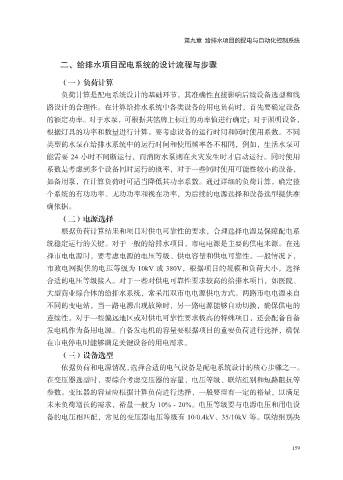

第九章 给排水项目的配电与自动化控制系统

二、给排水项目配电系统的设计流程与步骤

（一）负荷计算
负荷计算是配电系统设计的基础环节，其准确性直接影响后续设备选型和线

路设计的合理性。在计算给排水系统中各类设备的用电负荷时，首先要确定设备
的额定功率。对于水泵，可根据其铭牌上标注的功率值进行确定；对于照明设备，
根据灯具的功率和数量进行计算。要考虑设备的运行时间和同时使用系数。不同

类型的水泵在给排水系统中的运行时间和使用频率各不相同，例如，生活水泵可
能需要 24 小时不间断运行，而消防水泵则在火灾发生时才启动运行。同时使用
系数是考虑到多个设备同时运行的概率，对于一些同时使用可能性较小的设备，
如备用泵，在计算负荷时可适当降低其功率系数。通过详细的负荷计算，确定整
个系统的有功功率、无功功率和视在功率，为后续的电源选择和设备选型提供准

确依据。
（二）电源选择
根据负荷计算结果和项目对供电可靠性的要求，合理选择电源是保障配电系

统稳定运行的关键。对于一般的给排水项目，市电电源是主要的供电来源。在选
择市电电源时，要考虑电源的电压等级、供电容量和供电可靠性。一般情况下，
市政电网提供的电压等级为 10kV 或 380V，根据项目的规模和负荷大小，选择
合适的电压等级接入。对于一些对供电可靠性要求较高的给排水项目，如医院、
大型商业综合体的给排水系统，常采用双市电电源供电方式。两路市电电源来自

不同的变电站，当一路电源出现故障时，另一路电源能够自动切换，确保供电的
连续性。对于一些偏远地区或对供电可靠性要求极高的特殊项目，还会配备自备
发电机作为备用电源。自备发电机的容量要根据项目的重要负荷进行选择，确保

在市电停电时能够满足关键设备的用电需求。
（三）设备选型
依据负荷和电源情况，选择合适的电气设备是配电系统设计的核心步骤之一。
在变压器选型时，要综合考虑变压器的容量、电压等级、联结组别和短路阻抗等
参数。变压器的容量应根据计算负荷进行选择，一般要留有一定的裕量，以满足

未来负荷增长的需求，裕量一般为 10% - 20%。电压等级要与电源电压和用电设
备的电压相匹配，常见的变压器电压等级有 10/0.4kV、35/10kV 等。联结组别决

159
