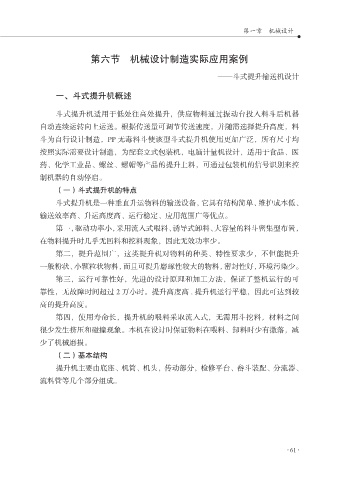

第一章 机械设计

第六节 机械设计制造实际应用案例

——斗式提升输送机设计

一、斗式提升机概述

斗式提升机适用于低处往高处提升，供应物料通过振动台投入料斗后机器
自动连续运转向上运送。根据传送量可调节传送速度，并随需选择提升高度，料
斗为自行设计制造，PP 无毒料斗使该型斗式提升机使用更加广泛，所有尺寸均
按照实际需要设计制造，为配套立式包装机，电脑计量机设计，适用于食品、医
药、化学工业品、螺丝、螺帽等产品的提升上料，可通过包装机的信号识别来控

制机器的自动停启。
（一）斗式提升机的特点
斗式提升机是一种垂直升运物料的输送设备，它具有结构简单、维护成本低、

输送效率高、升运高度高、运行稳定、应用范围广等优点。
第一，驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，
在物料提升时几乎无回料和挖料现象，因此无效功率少。
第二，提升范围广，这类提升机对物料的种类、特性要求少，不但能提升
一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。

第三，运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可
靠性，无故障时间超过 2 万小时。提升高度高 . 提升机运行平稳，因此可达到较
高的提升高度。

第四，使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间
很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减
少了机械磨损。
（二）基本结构
提升机主要由底座、机筒、机头，传动部分，检修平台、畚斗装配、分流器、

流料管等几个部分组成。
