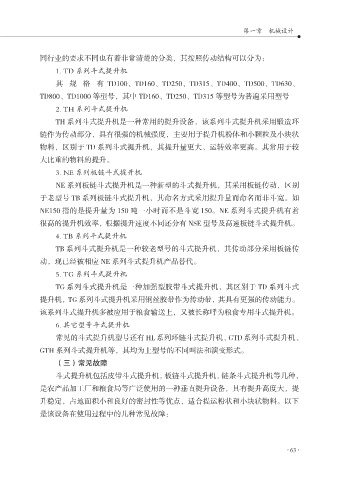

第一章 机械设计

同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：
1. TD 系列斗式提升机
其 规 格 有 TD100、TD160、TD250、TD315、TD400、TD500、TD630、
TD800、TD1000 等型号，其中 TD160、TD250、TD315 等型号为普遍采用型号

2. TH 系列斗式提升机
TH 系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环
链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状
物料，区别于 TD 系列斗式提升机，其提升量更大、运转效率更高。其常用于较

大比重的物料的提升。
3. NE 系列板链斗式提升机
NE 系列板链斗式提升机是一种新型的斗式提升机，其采用板链传动，区别
于老型号 TB 系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如

NE150 指的是提升量为 150 吨一小时而不是斗宽 150。NE 系列斗式提升机有着
很高的提升机效率，根据提升速度不同还分有 NSE 型号及高速板链斗式提升机。
4. TB 系列斗式提升机
TB 系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传

动，现已经被相应 NE 系列斗式提升机产品替代。
5. TG 系列斗式提升机
TG 系列斗式提升机是一种加强型胶带斗式提升机，其区别于 TD 系列斗式
提升机，TG 系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。

该系列斗式提升机多被应用于粮食输送上，又被长称呼为粮食专用斗式提升机。
6. 其它型号斗式提升机
常见的斗式提升机型号还有 HL 系列环链斗式提升机、GTD 系列斗式提升机、
GTH 系列斗式提升机等，其均为上型号的不同叫法和演变形式。

（三）常见故障
斗式提升机包括皮带斗式提升机，板链斗式提升机，链条斗式提升机等几种，
是农产品加工厂和粮食局等广泛使用的一种垂直提升设备，具有提升高度大，提
升稳定，占地面积小和良好的密封性等优点，适合提运粉状和小块状物料。以下

是该设备在使用过程中的几种常见故障：
