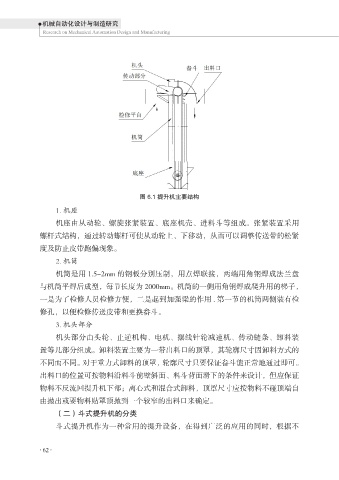

图 6.1 提升机主要结构
1. 机座

机座由从动轮、螺旋张紧装置、底座机壳、进料斗等组成。张紧装置采用
螺杆式结构，通过转动螺杆可使从动轮上、下移动，从而可以调整传送带的松紧
度及防止皮带跑偏现象。

2. 机筒
机筒是用 1.5-2mm 的钢板分别压制，用点焊联接，两端用角钢焊成法兰盘
与机筒平焊后成型，每节长度为 2000mm。机筒的一侧用角钢焊成爬升用的梯子，
一是为了检修人员检修方便，二是起到加强梁的作用 . 第一节的机筒两侧装有检
修孔，以便检修传送皮带和更换畚斗。

3. 机头部分
机头部分由头轮、止逆机构、电机、摆线针轮减速机、传动链条、卸料装
置等几部分组成。卸料装置主要为一带出料口的顶罩，其轮廓尺寸因卸料方式的

不同而不同。对于重力式卸料的顶罩，轮廓尺寸只要保证畚斗能正常地通过即可。
出料口的位置可按物料沿料斗前壁斜面、料斗背面滑下的条件来设计，但应保证
物料不反流回提升机下部；离心式和混合式卸料，顶罩尺寸应按物料不碰顶端自
由抛出或要物料贴罩顶抛到一个较窄的出料口来确定。
（二）斗式提升机的分类

斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不
